Bypass de Firewall con NMAP

Guía para bypassear un firewall con NMAP

Posted Mar 27, 2025 Updated Apr 1, 2025

Firewall

By Pr0ff3

13 min read

Bypass de Firewall con NMAP

Objetivo del Lab

Simular una red interna protegida por un firewall/router, desde la cual:

Sólo el puerto web público (80) es accesible desde fuera.

Los servicios internos (8080 y 22) están filtrados.

La máquina atacante (Kali) actúa como un administrador remoto o atacante externo.

┌────────────┐        ┌────────────┐        ┌────────────┐
│   Kali     │ <----->│   Router   │ <----->│  Servidor  │
│10.0.1.10   │        │10.0.1.1/   │        │10.0.2.10   │
│(externa)   │        │10.0.2.1    │        │(interna)   │
└────────────┘        └────────────┘        └────────────┘

Kali y el router están en la red 10.0.1.0/24
El router y el servidor están en la red 10.0.2.0/24

Configuración de red (IPs fijas)

Kali

eth1: 10.0.1.10

Gateway: 10.0.1.1

Router (Ubuntu Server)

ens18: 10.0.1.1 (externa)

ens19: 10.0.2.1 (interna)

Servidor interno (Ubuntu Server)

ens18: 10.0.2.10

Servicios internos simulados

En el servidor (10.0.2.10):

Instalamos Apache con 2 sitios:

    Sitio público en puerto 80 → /var/www/public

    Panel privado en puerto 8080 → /var/www/panel

Crear los servicios simulados

Instalar Apache


sudo apt update
sudo apt install apache2

Crear las carpetas para cada sitio

sudo mkdir /var/www/public
sudo mkdir /var/www/panel

Crear una página simple para cada sitio


echo "<h1>Sitio Público</h1>" | sudo tee /var/www/public/index.html
echo "<h1>Panel de Administración Interno</h1>" | sudo tee /var/www/panel/index.html

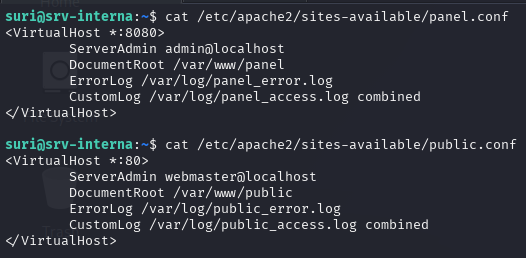

Crear archivos de configuración de Apache para los dos sitios


sudo tee /etc/apache2/sites-available/public.conf > /dev/null <<EOF
<VirtualHost *:80>
    ServerAdmin webmaster@localhost
    DocumentRoot /var/www/publico
    ErrorLog /var/log/public_error.log
    CustomLog /var/log/public_access.log combined
</VirtualHost>
EOF


sudo tee /etc/apache2/sites-available/panel.conf > /dev/null <<EOF
<VirtualHost *:8080>
    ServerAdmin admin@localhost
    DocumentRoot /var/www/panel
    ErrorLog /var/log/panel_error.log
    CustomLog /var/log/panel_access.log combined
</VirtualHost>
EOF

Habilitar los sitios y puerto 8080


sudo a2ensite public.conf
sudo a2ensite panel.conf
sudo sed -i 's/^#\?Listen 80/Listen 80\nListen 8080/' /etc/apache2/ports.conf

Deshabilitar el sitio por defecto

sudo a2dissite 000-default.conf

Reiniciar Apache

sudo systemctl restart apache2

Asignando IPs a las interfaces

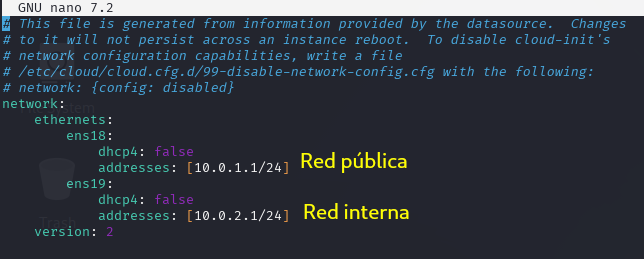

Router

sudo nano /etc/netplan/50-cloud-init.yaml

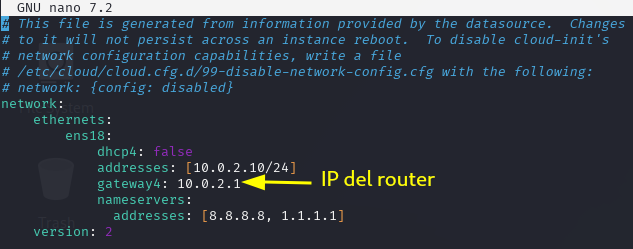

Servidor interno

sudo nano /etc/netplan/50-cloud-init.yaml

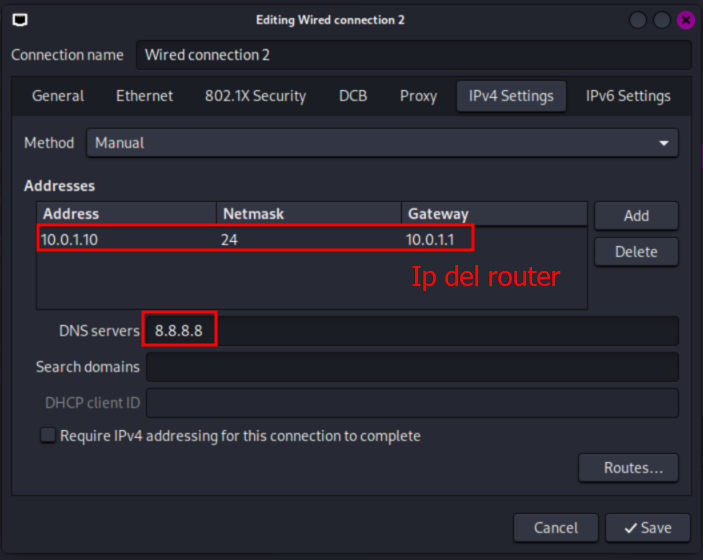

Kali

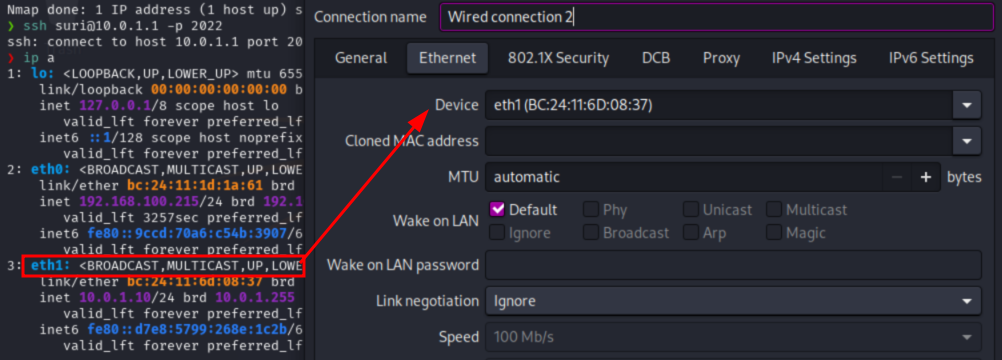

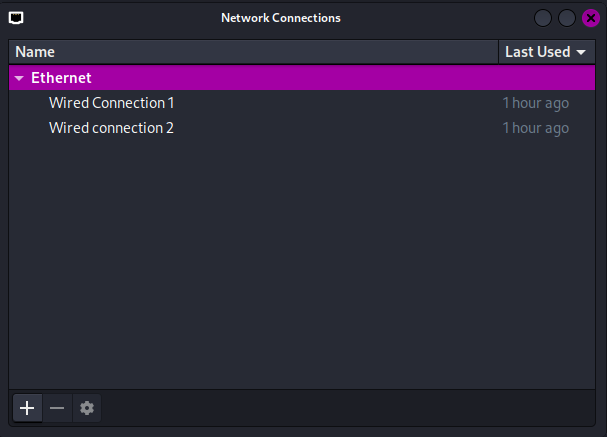

En este caso lo haremos mediante GUI y suponiendo que tenemos dos interfaces.

Seleccionamos la interfaz que se enuentre en la misma red que el router y la asignamos a la IP 10.0.1.10.

Aplicar los cambios en todas las máquinas.

sudo netplan apply

Reglas de Firewall con iptables

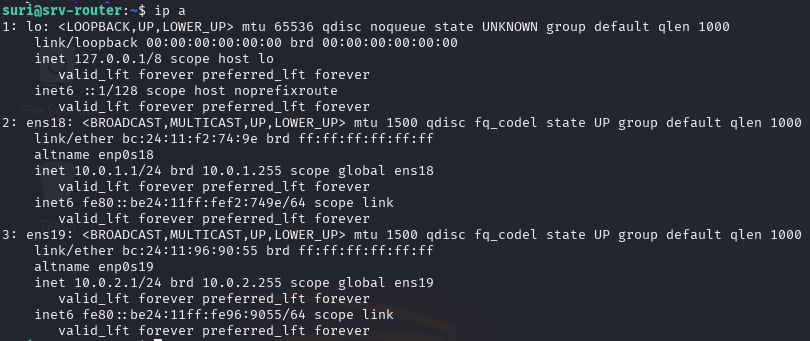

Nombre de las interfaces en el router

Habilitar IP forwarding


echo "1" > /proc/sys/net/ipv4/ip_forward
# o
sysctl net.ipv4.ip_forward=1

Redirección de puertos (NAT)


iptables -t nat -A PREROUTING -i ens19 -p tcp --dport 80 -j DNAT --to-destination 10.0.2.10:80
iptables -t nat -A PREROUTING -i ens19 -p tcp --dport 8080 -j DNAT --to-destination 10.0.2.10:8080
iptables -t nat -A PREROUTING -i ens19 -p tcp --dport 2022 -j DNAT --to-destination 10.0.2.10:22

Permitir/filtrar tráfico


iptables -A FORWARD -p tcp -d 10.0.2.10 --dport 80 -m state --state NEW,ESTABLISHED,RELATED -j ACCEPT
iptables -A FORWARD -p tcp -d 10.0.2.10 --dport 8080 -j DROP
iptables -A FORWARD -p tcp -d 10.0.2.10 --dport 22 -j DROP

Masquerade para respuestas NAT


iptables -t nat -A POSTROUTING -j MASQUERADE

Persistencia de las reglas


sudo apt install iptables-persistent
sudo netfilter-persistent save

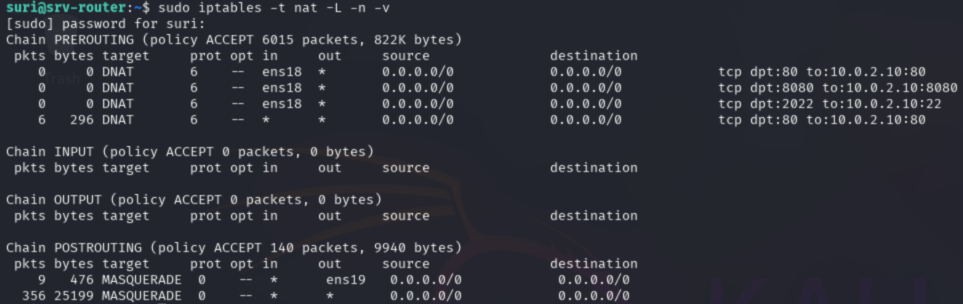

Comprobación


sudo iptables -t nat -L -n -v

Comprobación de funcionamiento

En kali

Podemos acceder sin problema a los servicios públicos simulados en el servidor interno a través de la IP externa del router.

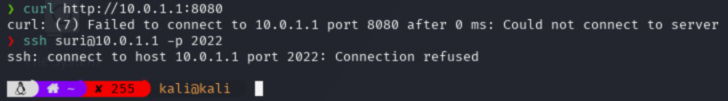

No accesibles desde la red externa del router (desde kali).

Escaneo sencillo del router

(Opcional) Acceso de administrador como bastion host

Simulando de forma más realista (y por curiosidad) podríamos permitir a un administrador de sistemas acceder al panel interno del servidor a través del router.

SSH desde Kali al router (10.0.1.1), y desde ahí al servidor (10.0.2.10).

ssh usuario@10.0.1.1

Y dentro del router

ssh usuario@10.0.2.10

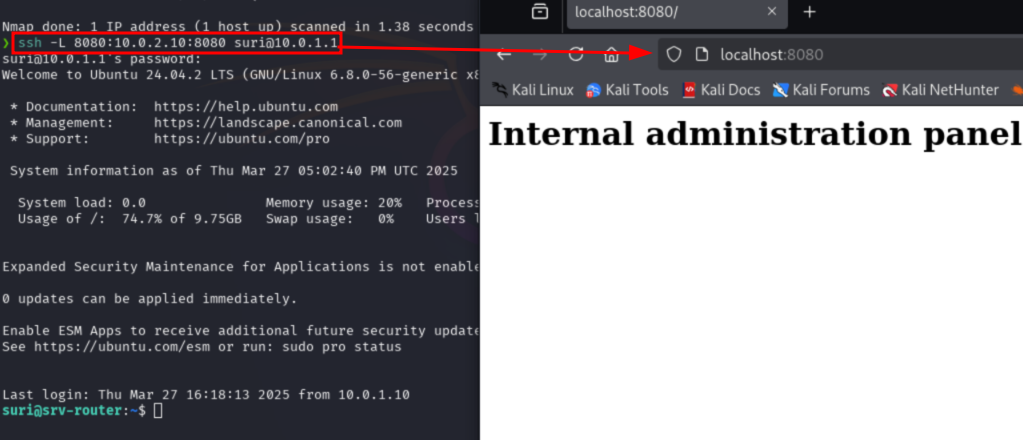

O creamos un túnel SSH

ssh -L 8080:10.0.2.10:8080 suri@10.0.1.1

Evasión de firewalls con nmap

TCP Scan (-sT) y bloqueo

Un escaneo TCP scan (-sT) para comprobar los puertos abiertos de la máquina.

Usa una conexión TCP completa (3-way handshake).

Fácil de detectar y bloquear, especialmente en firewalls con reglas sobre paquetes SYN.

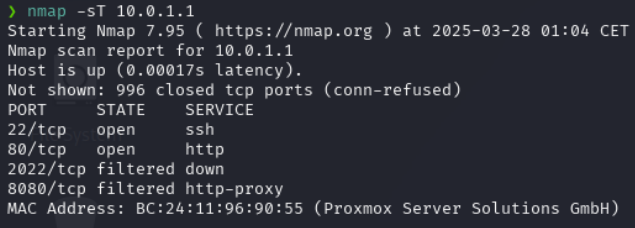

Escaneo desde Kali

nmap -sT 10.0.1.1

Deberías ver el puerto 80 como abierto (redirigido al servidor), y los otros filtrados o cerrados.

Bloqueo en el router

Añadiremos la regla iptables necesaria para bloquear este escaneo.


iptables -I FORWARD -p tcp -d 10.0.2.10 --tcp-flags ALL SYN -j REJECT --reject-with tcp-reset

Esto bloquea cualquier intento de iniciar una conexión TCP al servidor a los puertos que se encuentren reenviando al servidor interno.

Comprobación

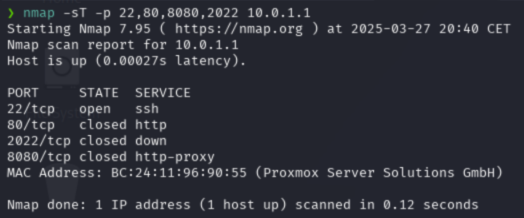

nmap -sT -p 80,8080,2022 10.0.1.1

El bloqueo solo se aplica si:

El tráfico pasa realmente por FORWARD, es decir, desde fuera hacia otra máquina.

En este caso, nmap ve puertos abiertos del router mismo (10.0.1.1), no del servidor (10.0.2.10).

Motivo: Estos escaneos usan data lengths de 40 bytes y no envían SYN, por lo que pueden pasar por alto una regla que solo bloquea SYN. Con Wireshark puedes confirmar los flags y el tamaño de cada paquete.

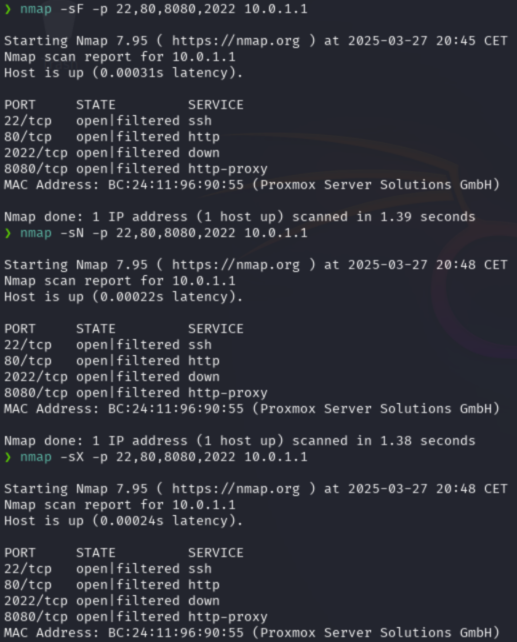

Bypass con escaneos FIN, NULL y XMAS

Saltar el filtrado de paquetes SYN usando escaneos alternativos más “sigilosos”.

Los firewalls que filtran solo SYN no los bloquean, por eso se usan para evasión.

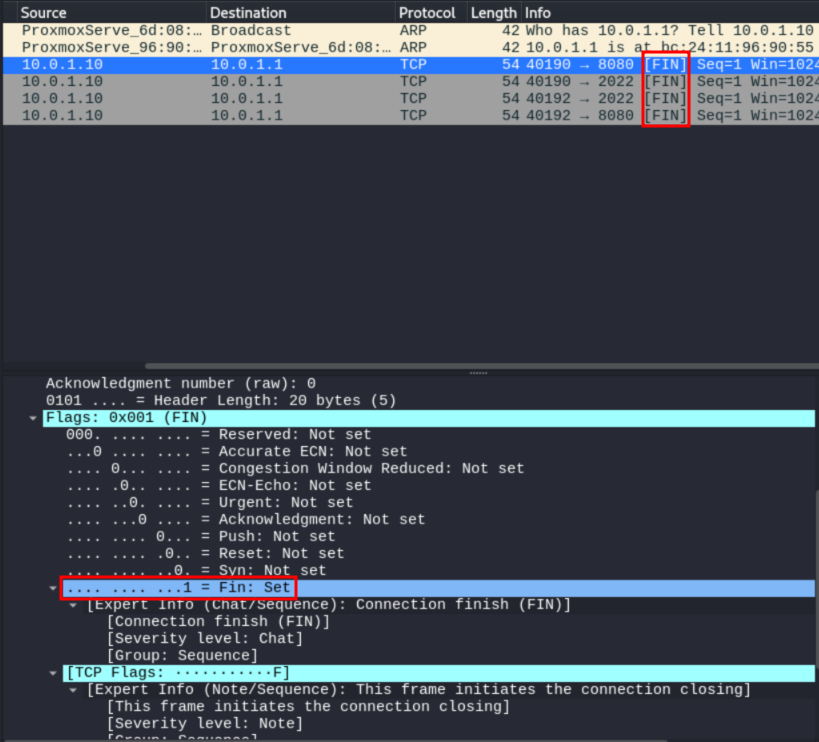

sF: FIN scan – solo envía paquetes con el flag FIN.

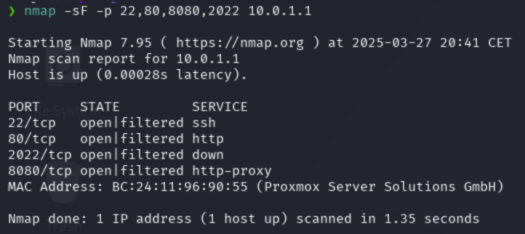

nmap -sF -p 22,80,8080,2022 10.0.1.1

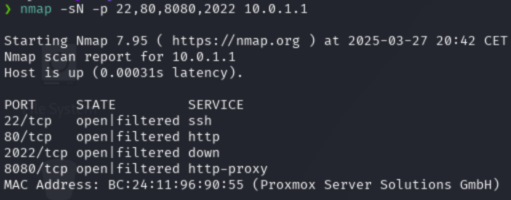

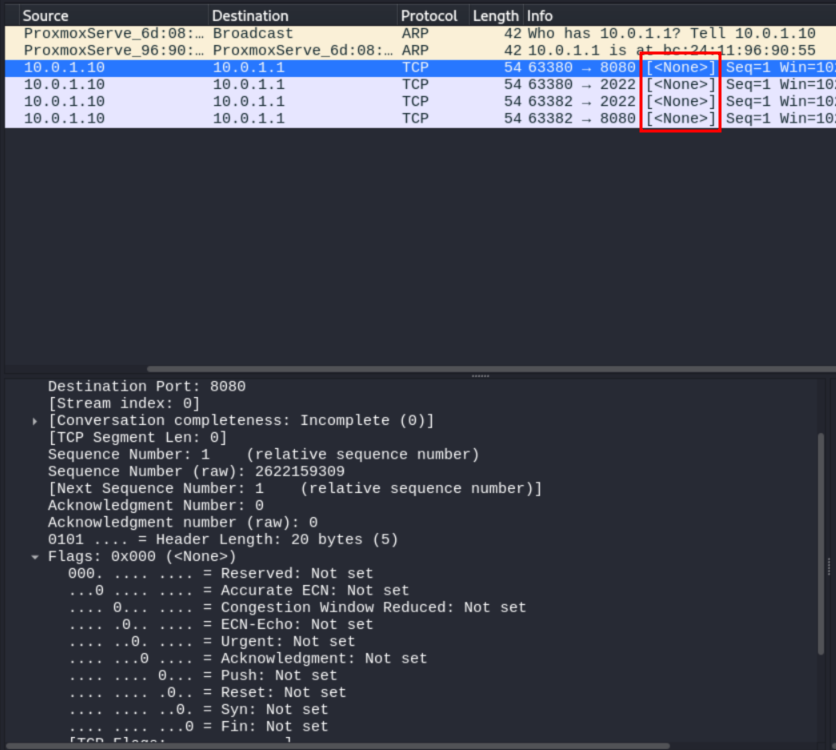

sN: NULL scan – no establece ningún flag.

nmap -sN -p 22,80,8080,2022 10.0.1.1

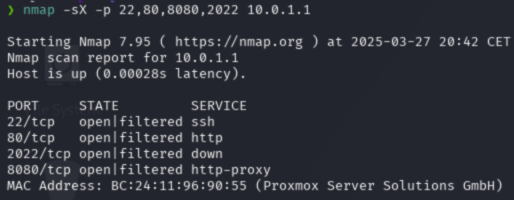

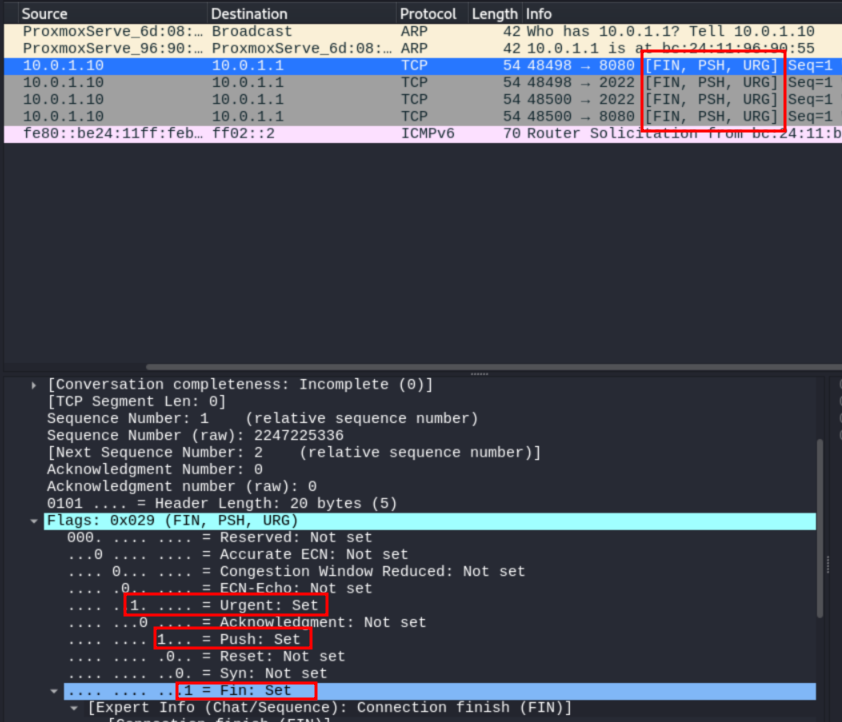

sX: XMAS scan – envía FIN + PSH + URG.

nmap -sX -p 22,80,8080,2022 10.0.1.1

Bloqueo de FIN, NULL y XMAS

Configurar el firewall para bloquear estos escaneos alternativos.

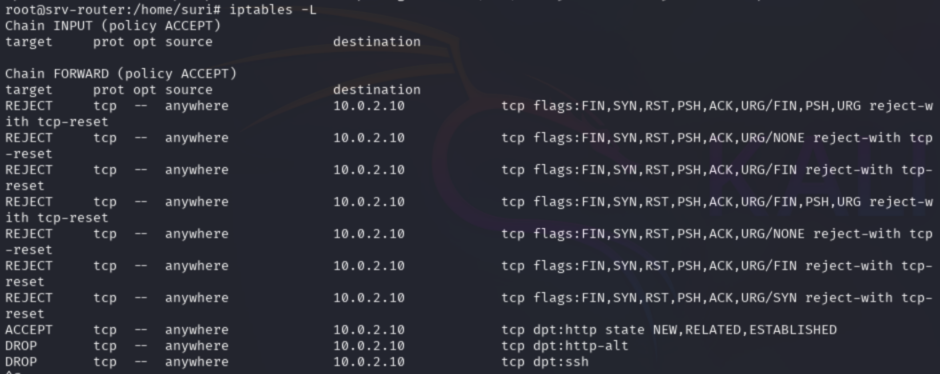

En el router


# Bloquear FIN scan
iptables -I FORWARD -p tcp -d 10.0.2.10 --tcp-flags ALL FIN -j REJECT --reject-with tcp-reset

# Bloquear NULL scan
iptables -I FORWARD -p tcp -d 10.0.2.10 --tcp-flags ALL NONE -j REJECT --reject-with tcp-reset

# Bloquear XMAS scan
iptables -I FORWARD -p tcp -d 10.0.2.10 --tcp-flags ALL FIN,PSH,URG -j REJECT --reject-with tcp-reset

Desde Kali

Ahora los escaneos no deberían retornar información útil (todo filtered).

Filtrado por tamaño de paquetes (ej: 60 bytes)

Utilizar el tamaño de los paquetes para bloquear ciertos escaneos y luego intentar un bypass mediante un escaneo Stealth.

Un TCP scan (-sT) tiene una data length de 60 bytes.

Un Stealth scan (-sS) suele enviar SYN con data length ≈ 44 bytes.

Limpiamos las reglas anteriores.

sudo iptables -F

Filtrar paquetes por su tamaño, no por flags.

En el router


iptables -I FORWARD -p tcp -d 10.0.2.10 -m length --length 60 -j REJECT --reject-with tcp-reset

Paquetes de 60 bytes (típico de -sT) serán bloqueados.

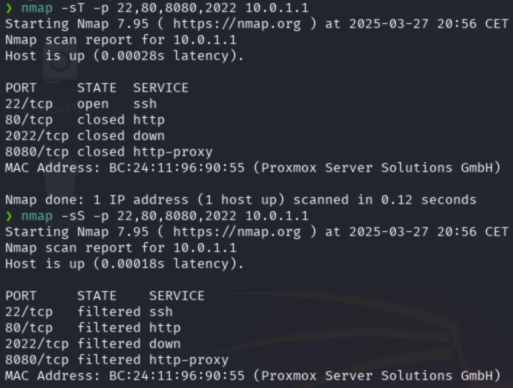

Desde Kali

-sT será bloqueado.

-sS (Stealth scan) podría funcionar, ya que suele usar menos bytes.

Dado que los paquetes en un stealth scan tienen data length de ~44, podrían evadir la regla de 60 bytes.

Escaneo Fragmentado y tamaño personalizado

Usar fragmentación de paquetes y la opción –data-length de nmap para evadir bloqueos basados en el tamaño.

En el router


sudo iptables -I INPUT -p tcp -m length --length 60 -j REJECT --reject-with tcp-reset
sudo iptables -I INPUT -p tcp -m length --length 44 -j REJECT --reject-with tcp-reset
sudo iptables -I INPUT -p tcp -m length --length 40 -j REJECT --reject-with tcp-reset

Fragmented scan puede evitar las reglas.

--data-length también si el tamaño no coincide con los bloqueados.

Motivo: La fragmentación divide el TCP header en partes pequeñas, lo que puede hacer que el filtro basado en longitud no se aplique correctamente

Bloqueo por rango de longitud

Para bloquear cualquier paquete cuyo tamaño esté entre 1 y 100


sudo iptables -I INPUT -p tcp -m length --length 1:100 -j REJECT --reject-with tcp-reset

Efecto: Esto bloquea la mayoría de los tamaños pequeños, obligando al atacante a enviar paquetes de tamaño mayor (por ejemplo, –data-length 113), lo que puede ser detectado

Filtrado y Bypass basado en TTL

Utilizar el campo Time-To-Live (TTL) para filtrar paquetes y luego intentar un bypass ajustando este valor.

En el router

Bloquear paquetes con TTL específico, por ejemplo, para bloquear paquetes con TTL igual a 64:


iptables -I FORWARD -p tcp --ttl-eq 64 -j REJECT --reject-with tcp-reset

Motivo: Muchos escaneos envían paquetes con TTL de 64 por defecto {. prompt-info}

Bloquear paquetes con TTL menor o igual a 64


iptables -I FORWARD -p tcp -m ttl --ttl-lt 65 -j REJECT --reject-with tcp-reset

Desde Kali

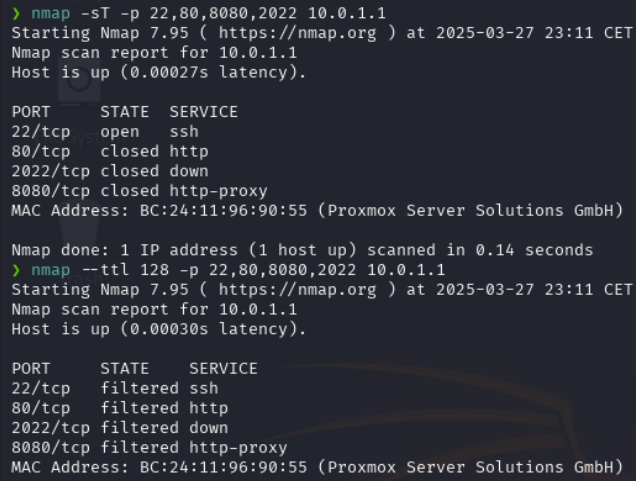

Bypass modificando el TTL

Con un TTL mayor, el paquete podría evadir el filtro basado en TTL.

Filtrado por Puerto Origen y Bypass

Permitir solo conexiones que utilicen un puerto de origen específico y ver si se puede evitar esa restricción.

En el router

Bloquear todo el tráfico que no tenga un puerto origen específico; por ejemplo, para permitir solo el puerto de origen 443.


iptables -I FORWARD -p tcp ! --sport 443 -j REJECT --reject-with tcp-reset

En Kali

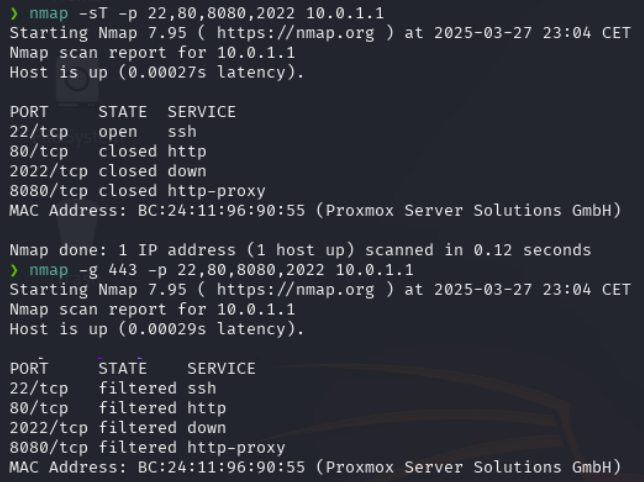

nmap -g 443 -p 80 192.168.0.19

Filtrado por Dirección MAC y Técnicas de MAC Spoofing

Permitir solo conexiones de una dirección MAC específica y luego falsificar la MAC para evadir el filtro.

En el router

Bloquear todas las conexiones que no tengan la MAC permitida


iptables -A INPUT -p tcp -m mac ! --mac-source 00:11:22:33:44:55 -j DROP

Hay que tener en cuenta:

Direcciones MAC son de capa 2: Las direcciones MAC se utilizan a nivel de enlace (capa 2 del modelo OSI) y sólo son visibles dentro del mismo dominio de difusión (broadcast domain).
Ruteo y reescritura de MAC: Cuando un paquete atraviesa un router, la dirección MAC de origen se reemplaza por la dirección MAC de la interfaz de salida del router. Por eso, los filtros basados en MAC en una regla INPUT o FORWARD solo se aplican a tráfico que se origina o se encuentra en la misma red local.

Esto significa que en este laboratorio creado en Proxmox no podremos spoofear la MAC ya que tu router recibe como dirección MAC de origen la del bridge o interfaz virtual de Proxmox, no la de tu Kali (ni la que spoofeás con nmap).

Cuando hay un router o un bridge intermedio, se “reescribe” la MAC de origen al pasar paquetes. Si Kali y el router están en redes distintas (o aunque sea la misma red IP, pero con un bridge virtual que reescribe MAC), el router no ve la MAC “real” de Kali, sino la del interfaz del Proxmox.

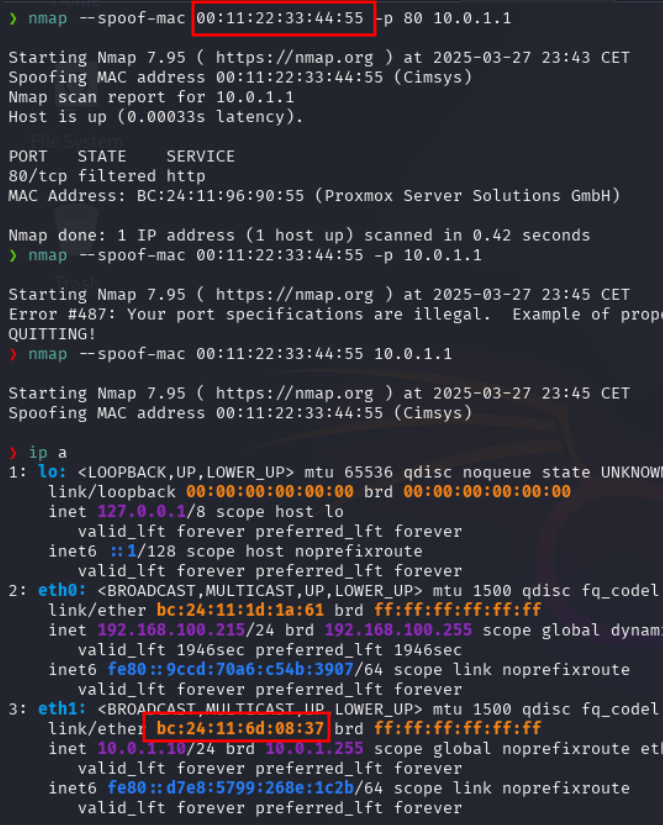

Podemos observar como aun indicando el spoofing la MAC.

No coinciden.

Filtrado por Dirección IP y Técnicas de IP Spoofing

Aplicar reglas para filtrar por la IP de origen y luego intentar falsificar la IP con nmap.

En el router

Bloquear conexiones de IPs que no sean la permitida; por ejemplo, permitir solo conexiones desde 10.0.1.20


sudo iptables -I FORWARD -p tcp -s 10.0.1.20 -j ACCEPT
sudo iptables -I FORWARD -p tcp ! -s 10.0.1.20 -j REJECT --reject-with tcp-reset

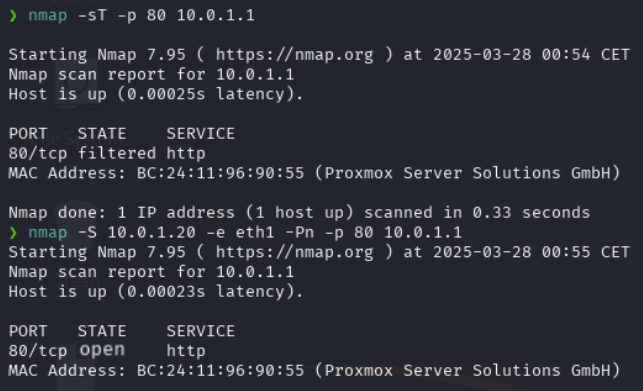

En kali

Para “spoofear” solo en el envío sin que el sistema deje de recibir las respuestas, la técnica común es hacer que el sistema reconozca la IP que vas a usar como fuente, es decir, asignarla como un alias en tu interfaz. Esto permite que los paquetes salientes tengan la dirección IP falsificada (por ejemplo, 10.0.1.20) mientras que las respuestas, al llegar a esa IP, son aceptadas porque el sistema la reconoce como local.

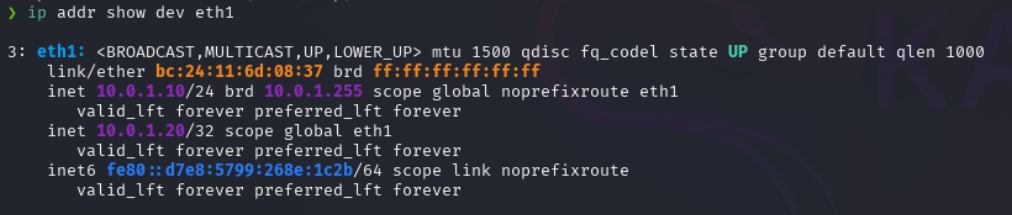

sudo ip addr add 10.0.1.20/32 dev eth1

Esto le indica al kernel que 10.0.1.20 es una IP local, lo que permite enviar paquetes con esa dirección y recibir las respuestas.

Programación de Scripts NSE

Desarrollar y probar un script básico NSE para ampliar las capacidades de nmap.

Creamos un script de ejemplo sencillo para escanear un host y verificar si existen y son accesibles los archivos robots.txt y sitemap.xml.


---
-- robots-sitemap-check.nse
--
-- Descripción:
--   Script NSE para verificar si existen y son accesibles 'robots.txt' y 'sitemap.xml'
--   en un servicio web.
--
-- Uso de ejemplo:
--   nmap -p80,443 --script robots-sitemap-check <objetivo>
--
-- Autor: (sdksdk)
-- Licencia: Igual que la de Nmap (https://nmap.org/book/man-legal.html)
--

local http = require "http"
local shortport = require "shortport"
local stdnse = require "stdnse"

description = [[
Comprueba si un servidor web responde con éxito (HTTP 2xx/3xx) al solicitar
/robots.txt y /sitemap.xml, reportando si se detectan dichos archivos.
]]

categories = {"discovery"}

-- Regla de puerto: ejecuta el script en servicios que Nmap identifique como HTTP
portrule = shortport.http

-- Función auxiliar para comprobar un recurso
local function check_resource(host, port, path)
  local resp = http.get(host, port, path)
  if resp and resp.status and resp.status < 400 then
    -- Se considera "encontrado" si HTTP status es < 400
    -- (p.e. 200 OK, 301 Moved, etc.)
    return true, resp.status
  else
    return false, resp and resp.status or nil
  end
end

action = function(host, port)
  local results = {}

  -- 1) Comprobar /robots.txt
  local found_robots, status_robots = check_resource(host, port, "/robots.txt")
  if found_robots then
    table.insert(results, string.format("Encontrado /robots.txt (HTTP %d)", status_robots))
  else
    table.insert(results, "/robots.txt no accesible (404/403/...)")
  end

  -- 2) Comprobar /sitemap.xml
  local found_sitemap, status_sitemap = check_resource(host, port, "/sitemap.xml")
  if found_sitemap then
    table.insert(results, string.format("Encontrado /sitemap.xml (HTTP %d)", status_sitemap))
  else
    table.insert(results, "/sitemap.xml no accesible (404/403/...)")
  end

  return table.concat(results, "\n")
end

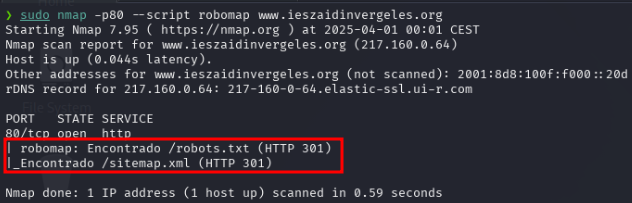

Copiar, actualizar y ejecutar el script:

Copia el archivo en el directorio de scripts de Nmap.
sudo cp robomap.nse /usr/share/nmap/scripts/
Actualiza el índice de scripts:
sudo nmap --script-updatedb
Para escanear host(s) en puertos 80 y 443:
nmap -p80,443 --script robots-sitemap-check <objetivo>

Si un servidor responde en otro puerto (por ejemplo, 8080) y Nmap lo detecta como HTTP, también ejecutará el script en ese puerto.

Para más referencias sobre como se manejan los scripts en NMAP o como crear uno, puedes consultar la documentación de NMAP y su tutorial.

Laboratorios, Redes

This post is licensed under CC BY 4.0 by the author.
