Analisis Android/iOS - Caso práctico de análisis postmortem

Simularemos un escenario real en el que un analista forense debe extraer, preservar y examinar evidencias digitales de un dispositivo móvil, integrando tanto técnicas de volcado físico como análisis de los artefactos generados por diversas aplicaciones instaladas y configuradas en el dispositivo.

Como ya vimos en post anteriores la posibilidad de realizar un volcado “completo” en función de la situación que encontremos, en este caso vamos a utilizar dos imágenes tanto de Android como de IOS que podréis descargar.

Análisis manual de una imágen Android

Dispositivo Android 11, basado en un Google Pixel 3, que ha sido sometido a un proceso controlado de generación de imagen forense.

🛠️ Detalles del Sistema y Versión de Android

El dispositivo opera con Android 11, utilizando una imagen stock proporcionada por Google.
Build: RP1A.200720.009
Nivel de Parche de Seguridad: 5 de septiembre de 2020

📱 Especificaciones del Dispositivo

Marca: Google Pixel 3
Modelo: G013A
Almacenamiento: 64 GB
RAM: 4 GB
Carrier: Google Fi
Número de Teléfono: 919-579-4674
Serial: 8CEX1N716
Wi-Fi MAC: 7c:d9:5c:ac:a2:cf
Bluetooth MAC: 7c:d9:5c:ac:a2:ce

🔍 Proceso de Generación de la Imagen Forense

Restablecimiento a Fábrica:
Se realizó flasheo con una imagen stock limpia.
Configuración Inicial:
Se añadió una cuenta de Google Fi para habilitar el servicio celular.
Acceso Root:
- Desbloqueo del bootloader
- Instalación de Magisk para obtener privilegios root
Población de Datos:
Se instalaron 46 aplicaciones no nativas desde Google Play, junto a las apps stock, y se introdujeron datos mediante su uso funcional.
Extracción de Datos:
Se realizó una extracción lógica usando el software Magnet Acquire.

🔧 Configuración y Dispositivo

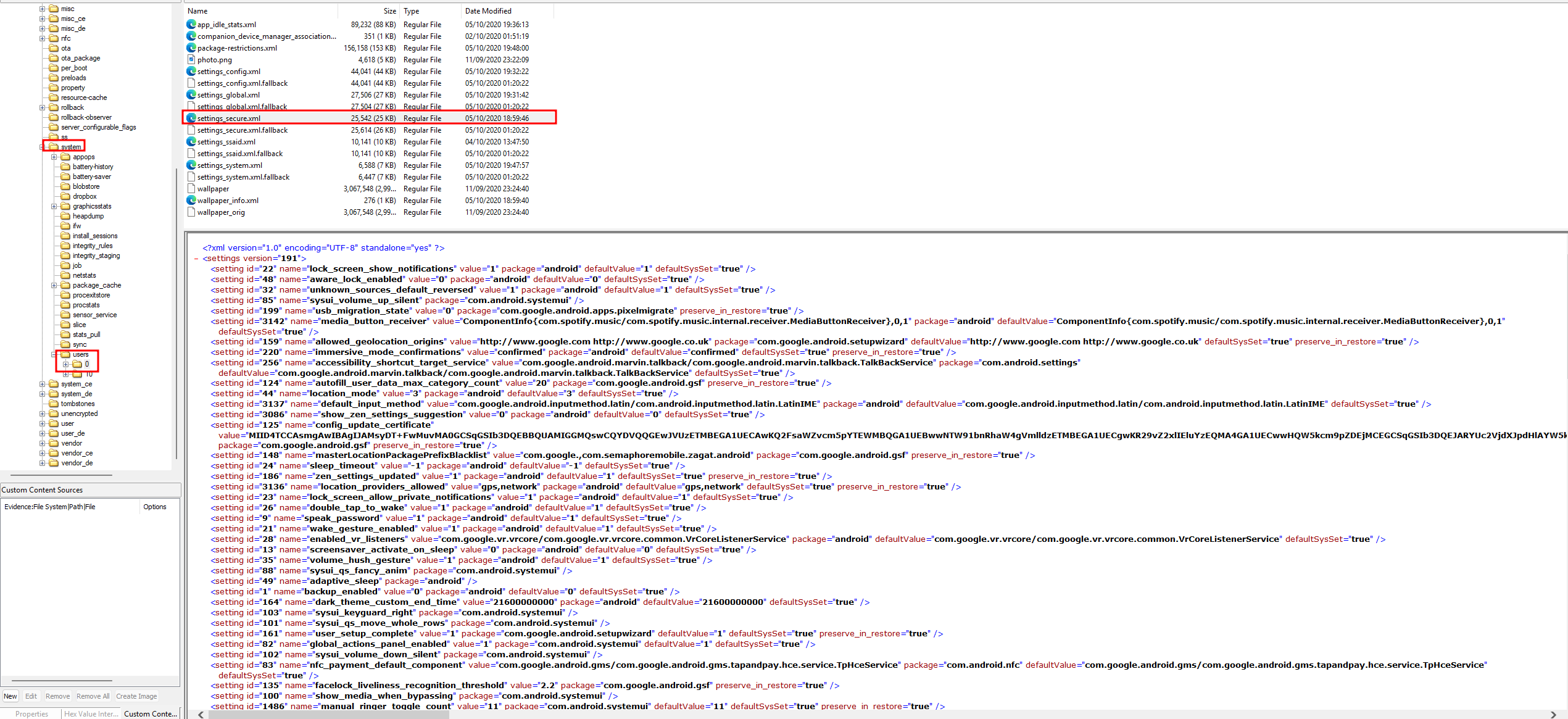

Propiedades del dispositivo

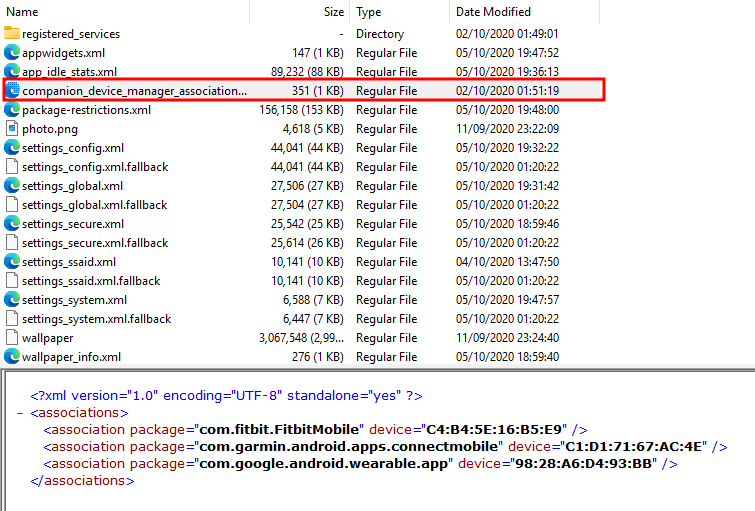

- Android ID, nombre y nombre Bluetooth o dispositivos enlazados
- 📂 \data\system\users\%USERNUMBER%\settings_secure.xml

Bluetooth address.

A partir de Android 6.0 (Marshmallow), el acceso directo a identificadores de hardware como la dirección MAC de Bluetooth está restringido por razones de privacidad y seguridad. Esto significa que, en versiones más recientes del sistema operativo, es posible que este valor no esté disponible o esté protegido.

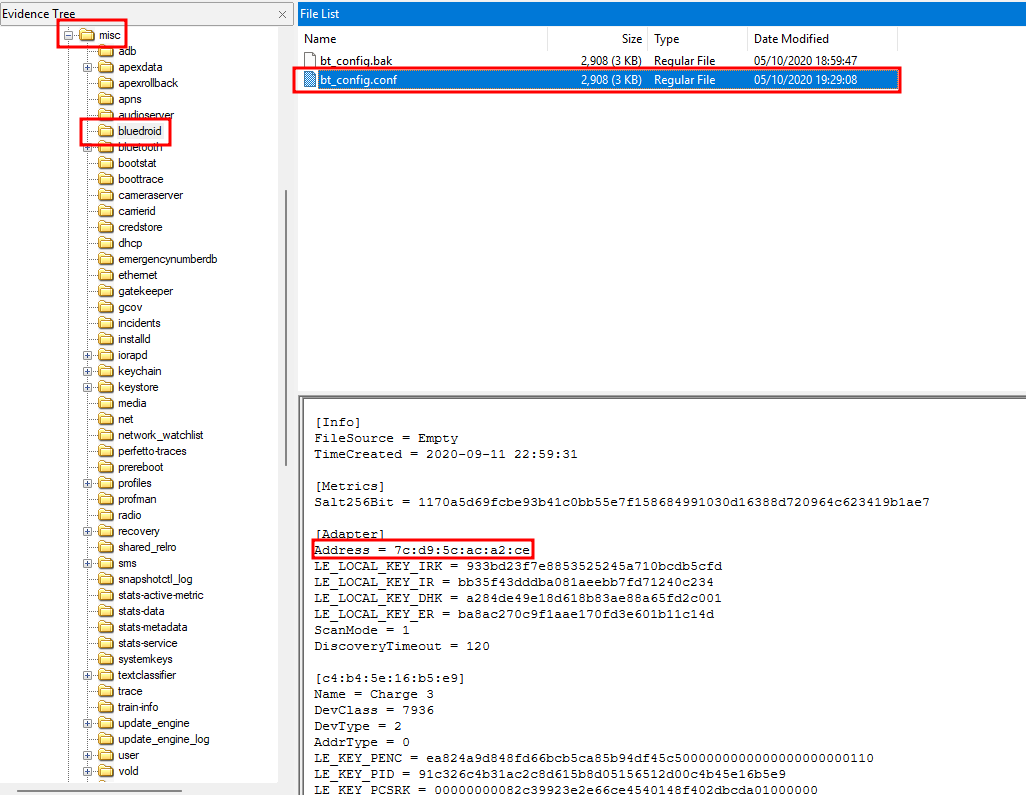

También podría encontrarse en el archivo /data/misc/bluedroid/bt_config.conf


 <setting id="25" name="android_id" value="630b81bde1ed068a" package="android" defaultValue="630b81bde1ed068a" defaultSysSet="true" />
 <setting id="68" name="bluetooth_name" value="Pixel 3" package="android" defaultValue="Pixel 3" defaultSysSet="true" />

📇 Contactos y Comunicaciones

Lista de contactos
- 📂 data/com.android.providers.contacts/databases/contacts2.db

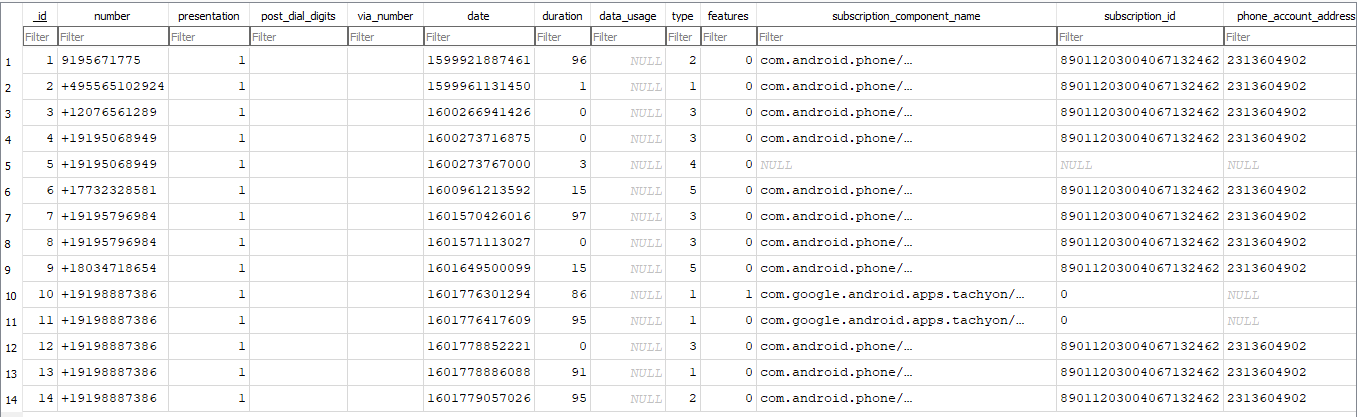

Registro de llamadas
- 📂 data/com.android.providers.contacts/databases/calllog.db

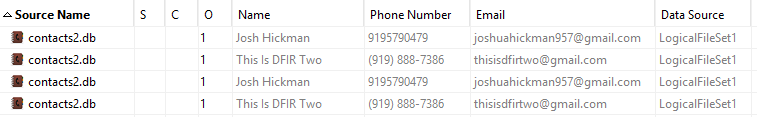

Contactos

Llamadas

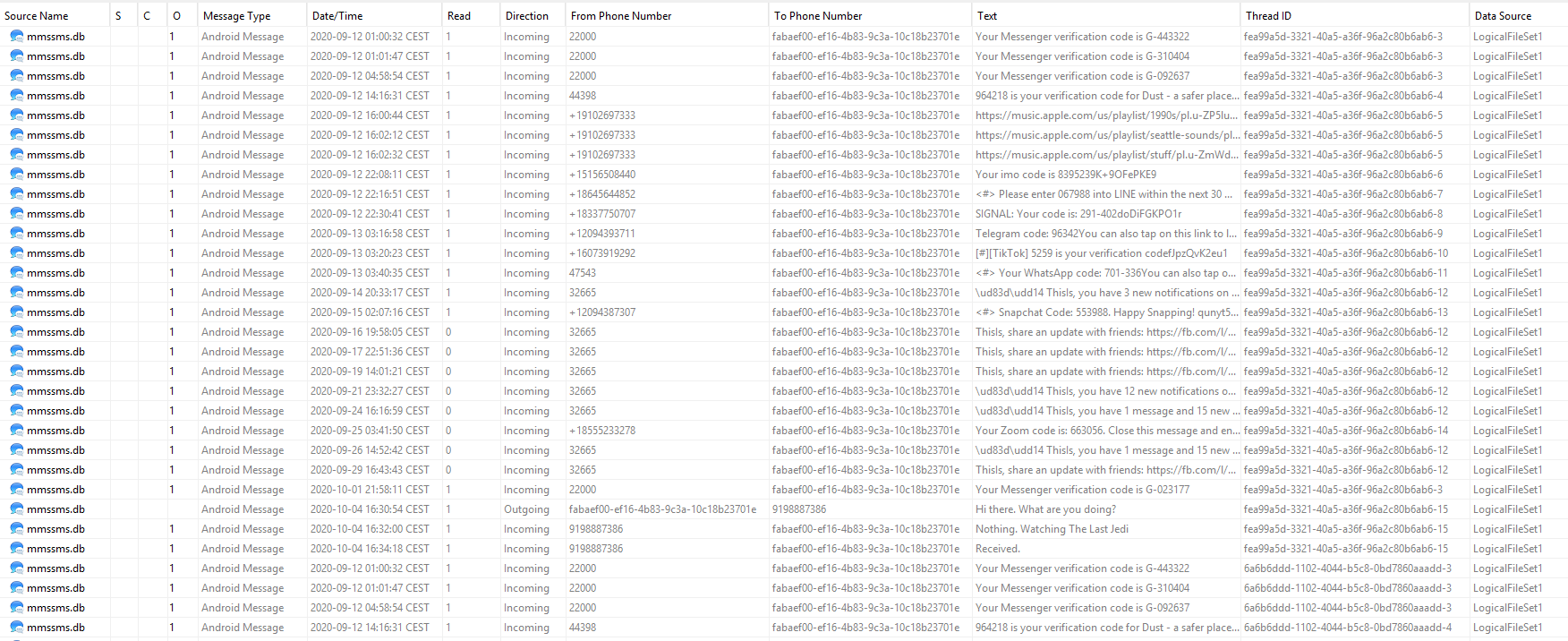

Mensajes SMS
- 📂 /data/com.android.providers.telephony/databases/mmssms.db

📶 Redes y Conectividad

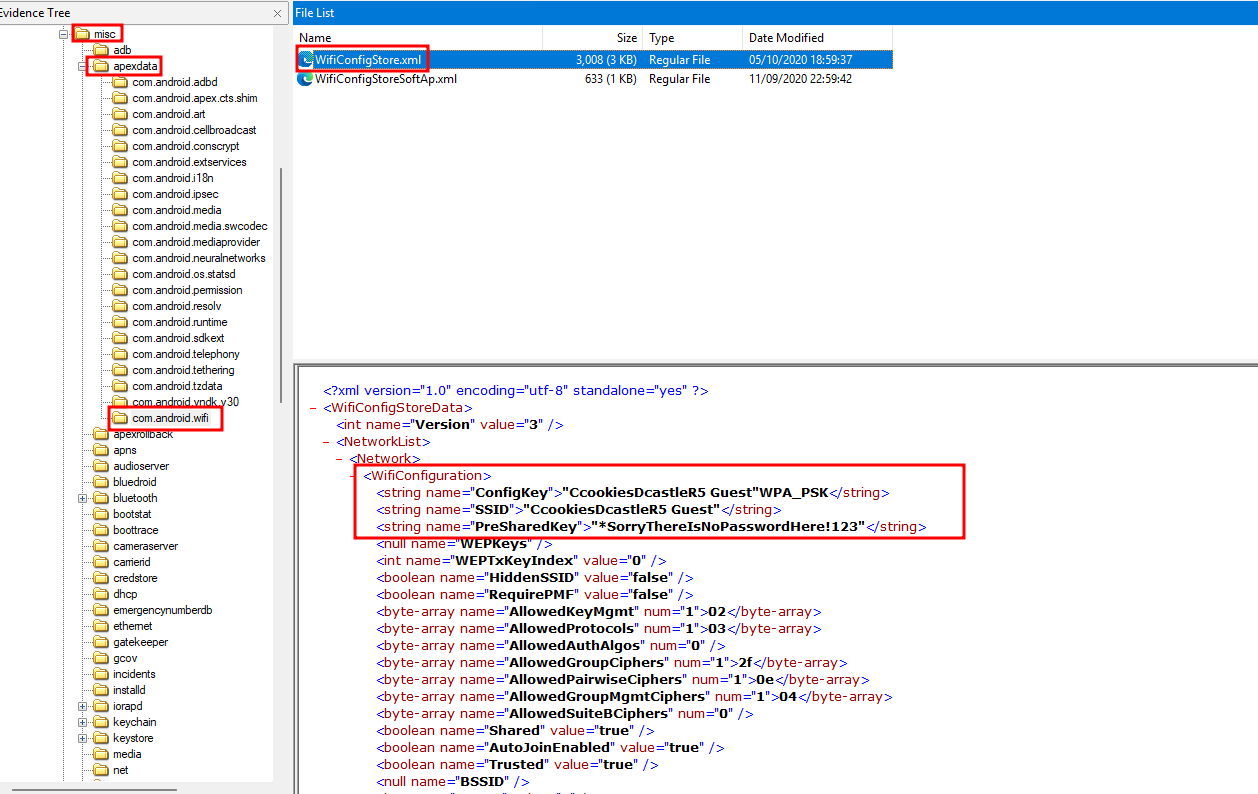

Redes Wi-Fi utilizadas
- 📂 data/misc/apexdata/com.android.wifi/WifiConfigStore.xml

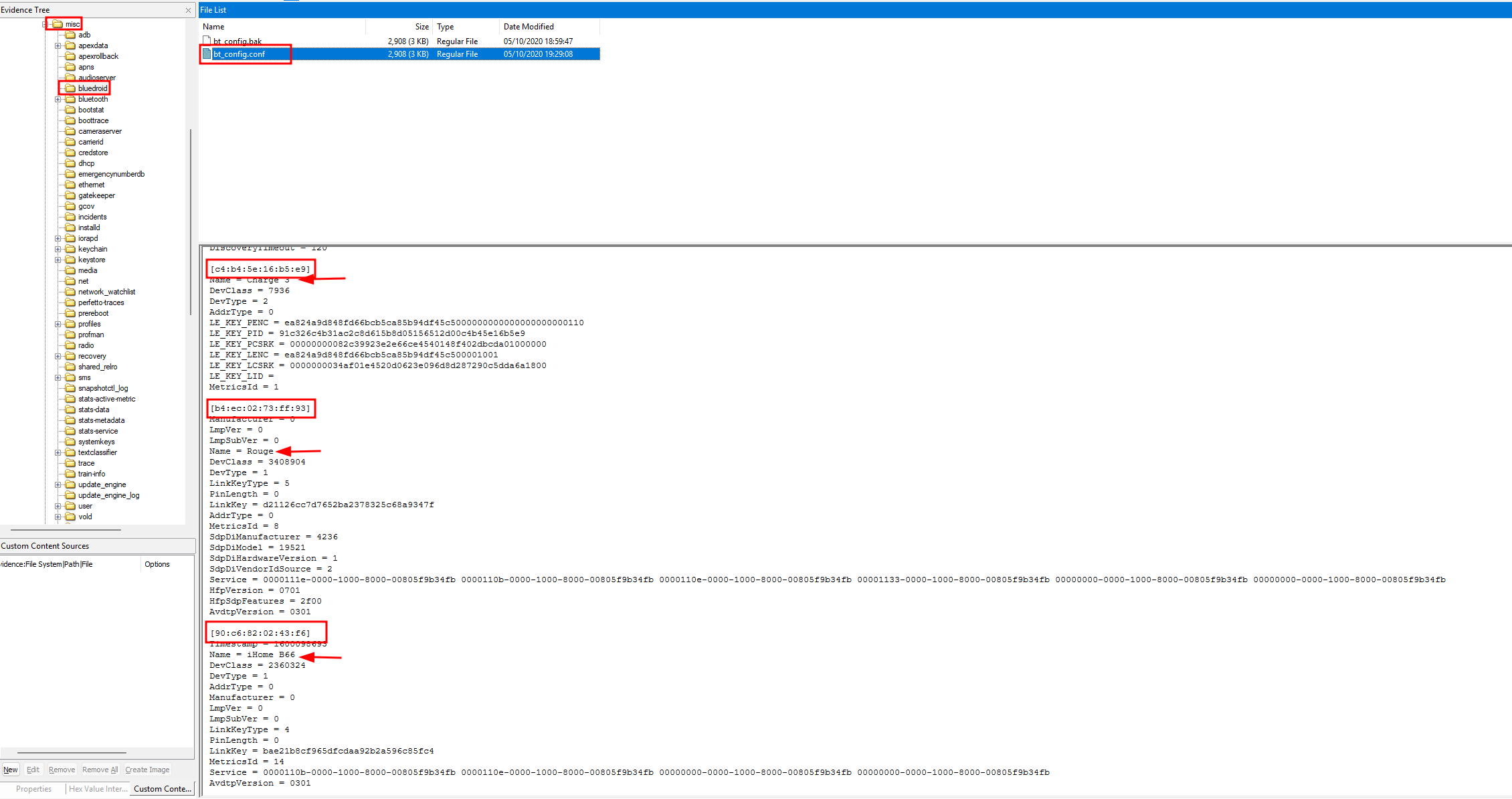

Dispositivos Bluetooth emparejados
- 📂 data/misc/bluedroid/bt_config.conf

🖼️ Multimedia y Mensajería

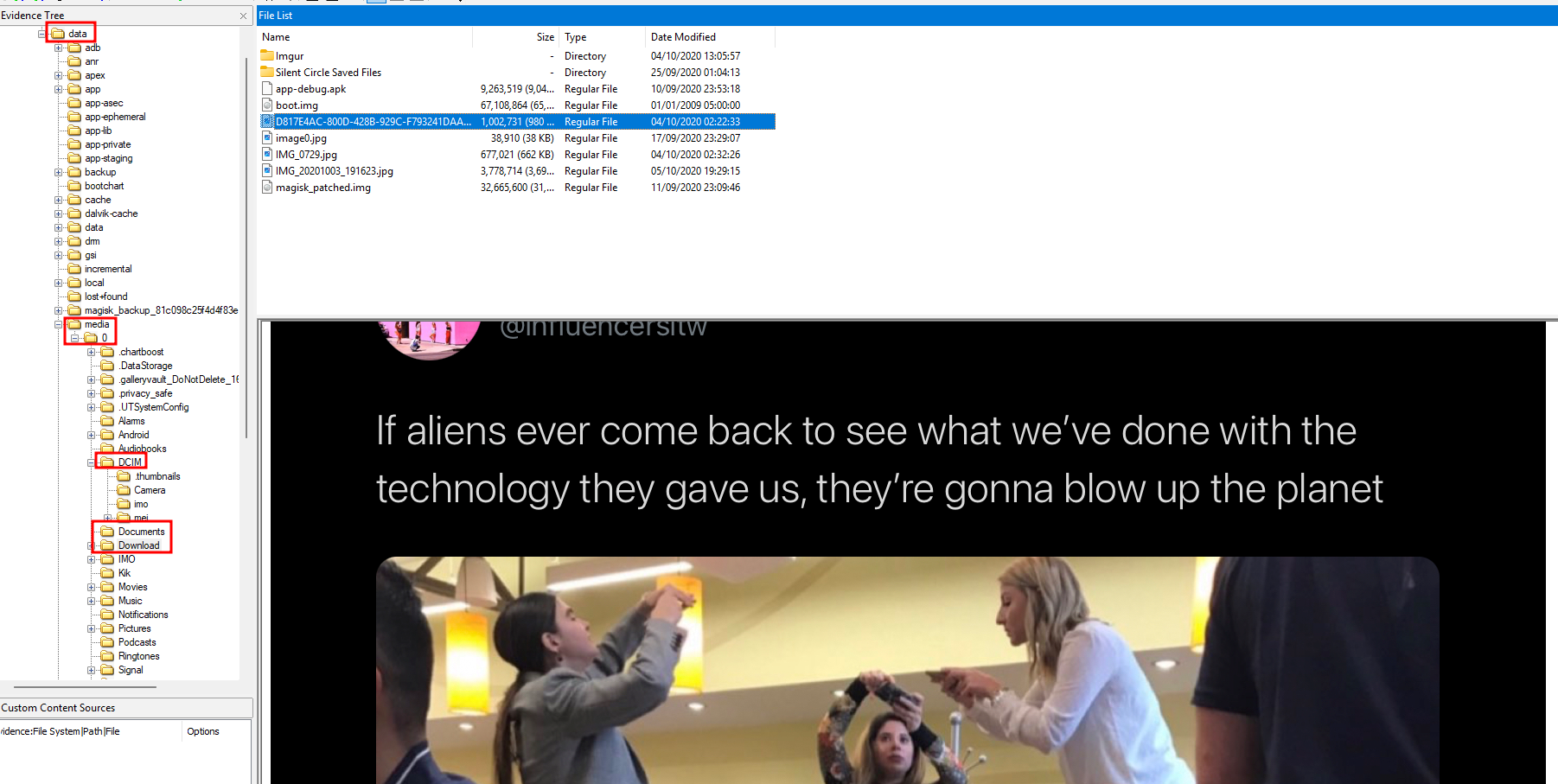

Fotos, documentos y multimedia
- Incluye archivos de WhatsApp, Signal, Telegram, Kik, y Snapchat

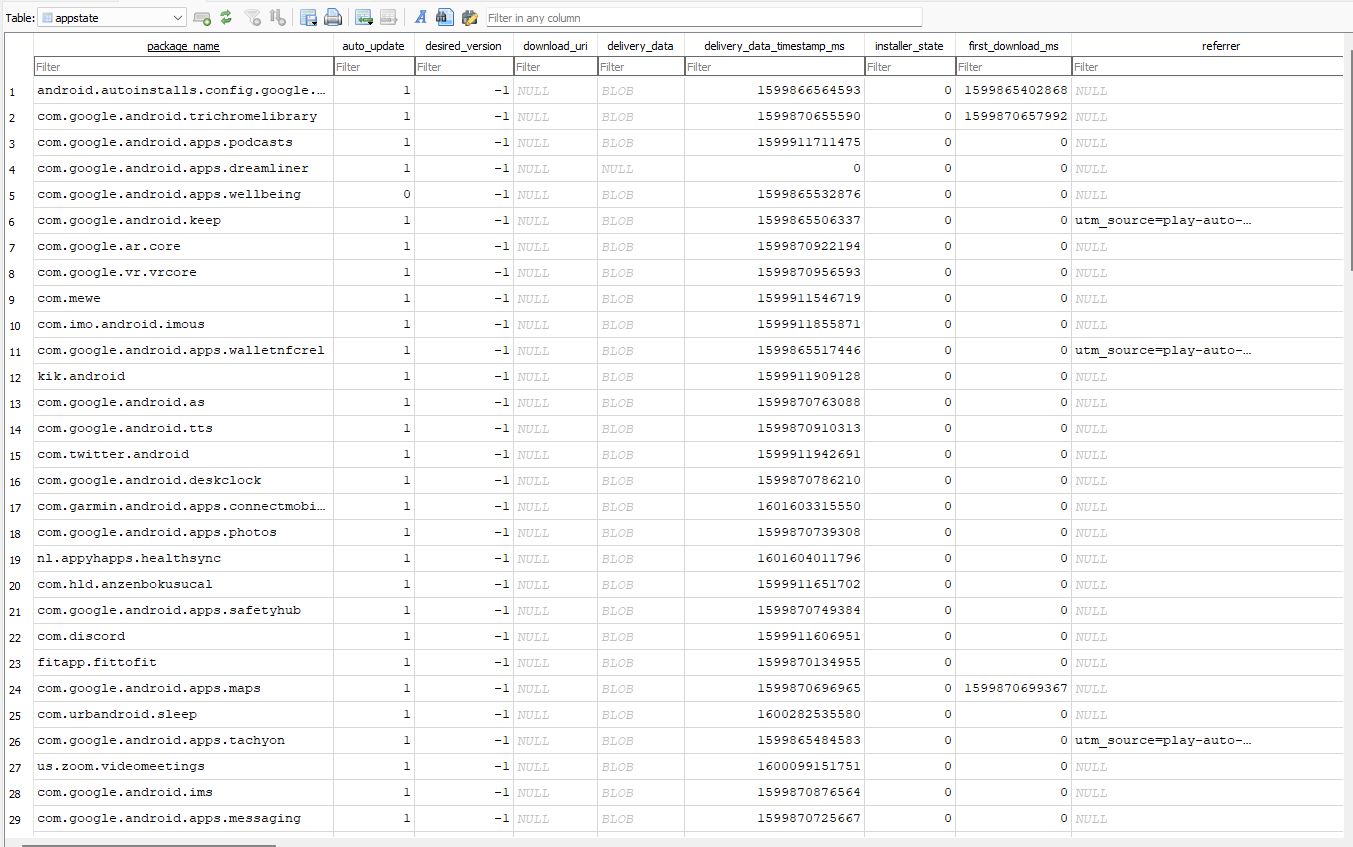

Aplicaciones instaladas
- 📂 data/user/XXXX/com.android.vending/databases/localappstate.db

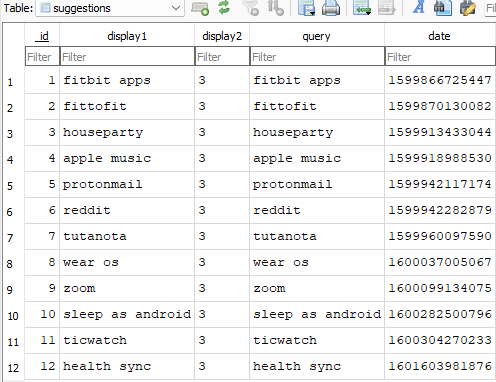

Búsquedas en Play Store
- 📂 com.android.vending/databases/suggestions.db

👤 Cuentas y Actividad del Usuario

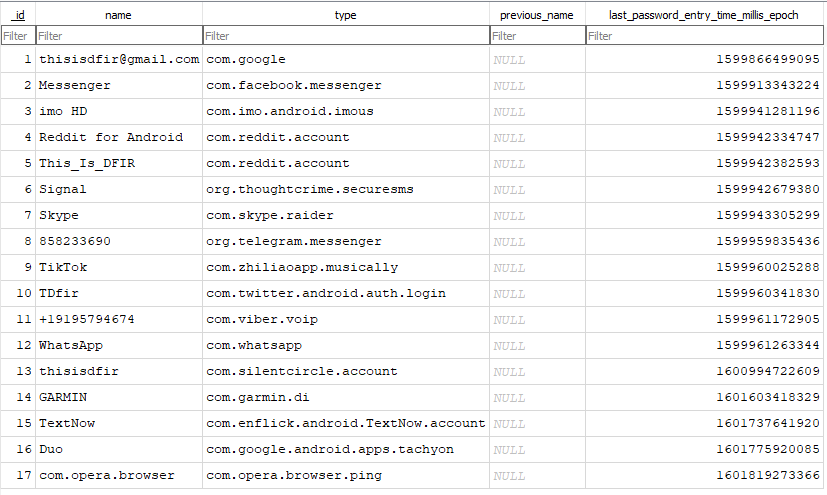

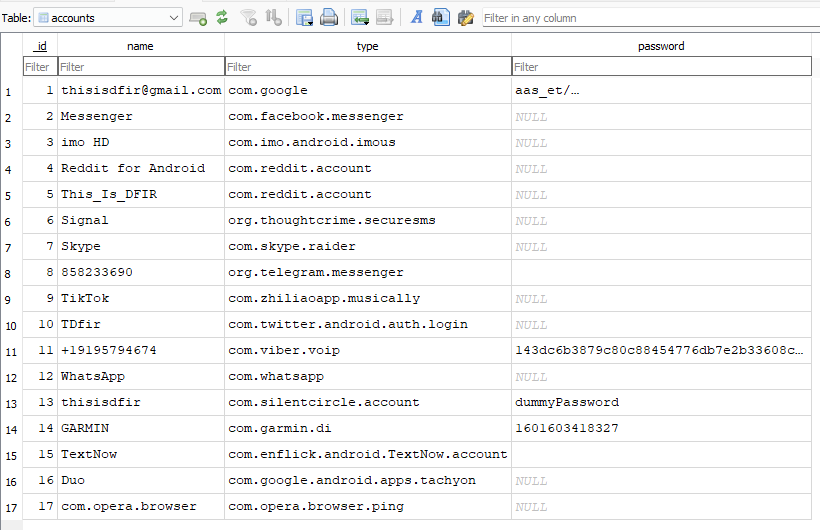

Cuentas de usuario registradas
- Configuradas 2 cuentas de Google
- 📂 /system_ce/0/accounts_ce.db

- 📂 `/system_de/0/accounts_de.db`

- 📂 `/system_de/10/accounts_de.db`

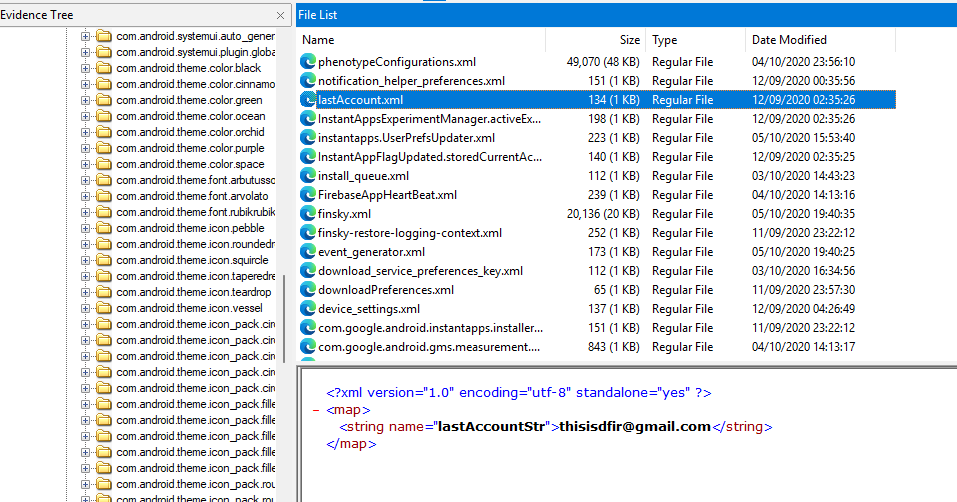

- 📂 `data/com.android.vending/shared_prefs/lastaccount.xml`

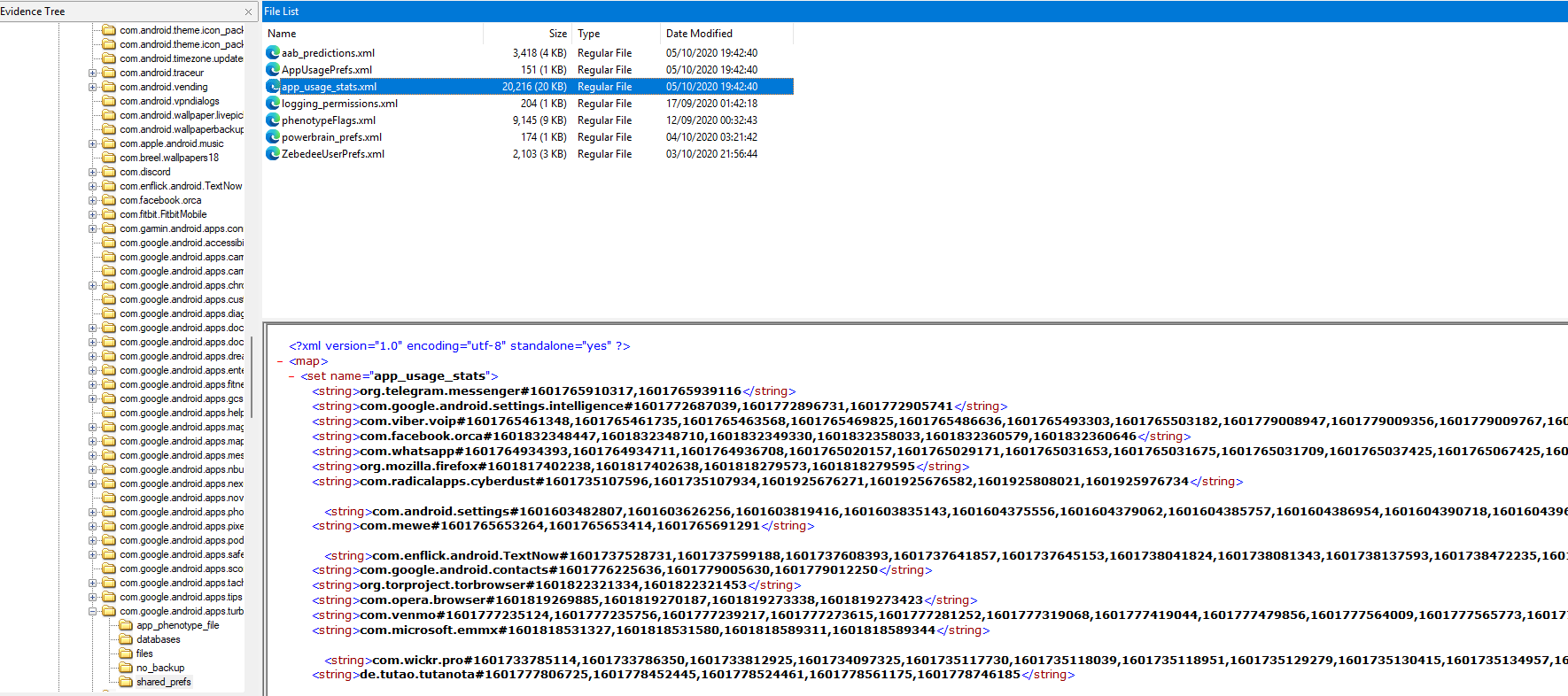

Estadísticas de uso de apps
- 📂 \data\user\%USERNUMBER%\com.google.android.apps.turbo\shared_prefs\app_usage_stats.xml

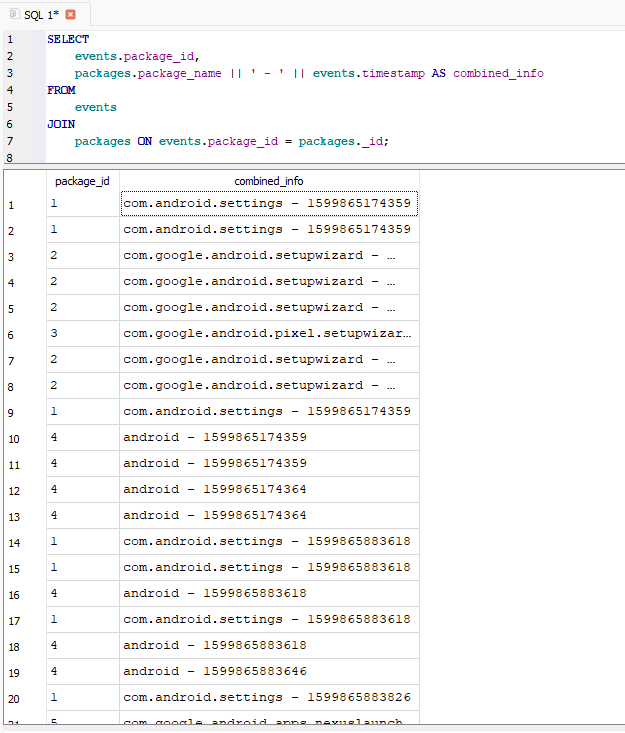

Eventos de uso de apps y dispositivo
- 📂 \data\data\com.google.android.apps.wellbeing\databases\app_usage.db

Actividades de aplicaciones y servicios
- 📂 \data\data\com.google.android.as\databases\reflection_gel_events.db

Esta almacena información utilizada por los Servicios de Personalización del Dispositivo (DPS), que recopilan diversas estadísticas de uso para predecir y sugerir aplicaciones y contenido al usuario. Una característica destacada de esta base de datos es que puede conservar registros de aplicaciones que fueron eliminadas del dispositivo. Los artefactos de reflection_gel_events.db pueden ayudar a establecer una línea de tiempo detallada de eventos en el dispositivo durante un periodo de tiempo más amplio que el que registran los datos de Digital Wellbeing. Aunque en este caso no encontramos esta base de datos en el dispositivo.

📲 Redes Sociales y Mensajería

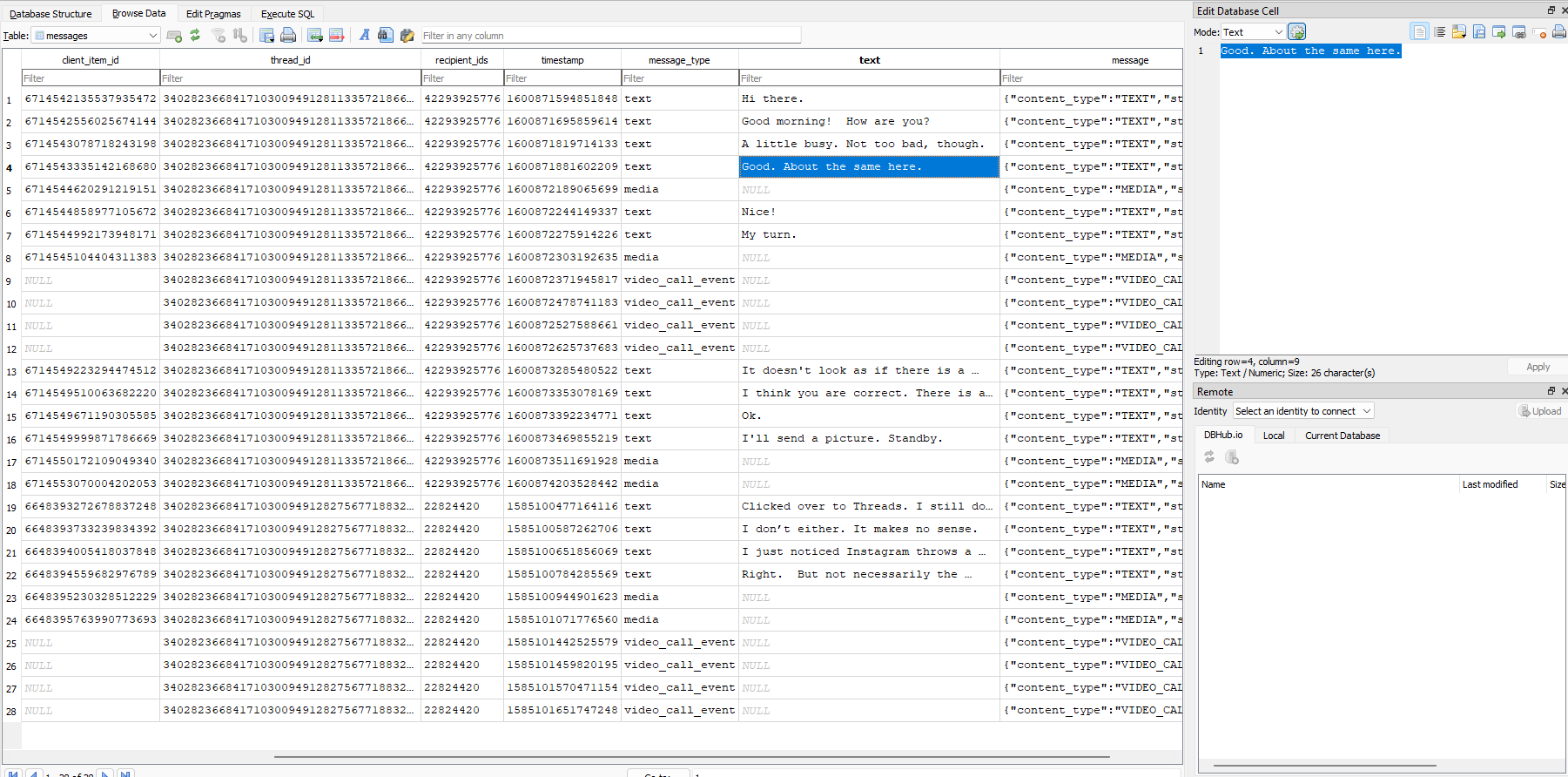

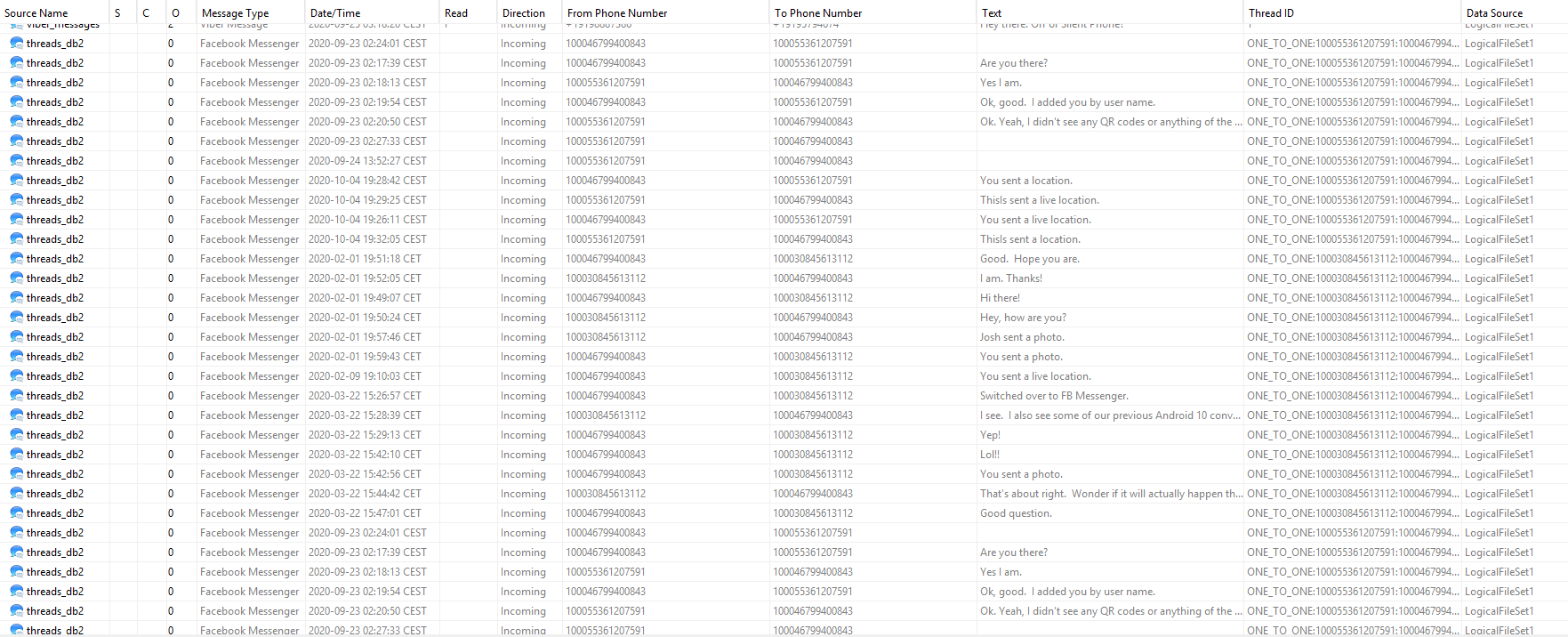

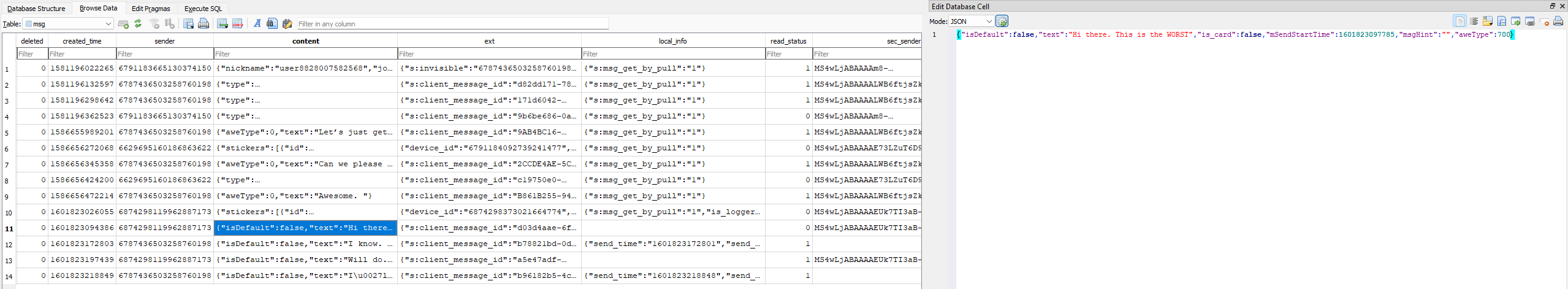

Facebook Messenger
- 📂 data/user/0/com.facebook.orca/databases/threads_db2

Instagram
- 📂 data/user/0/com.instagram.android/databases/direct.db

Twitter
- 📂 data/user/0/org.Twitter.messenger/databases/xxxxxxxxxxxxxx-61.db

Telegram
- 📂 data/user/0/org.telegram.messenger/files/cache4.db

Son mensajes cortos o los últimos que se han enviado ya que es la cache de Telegram.

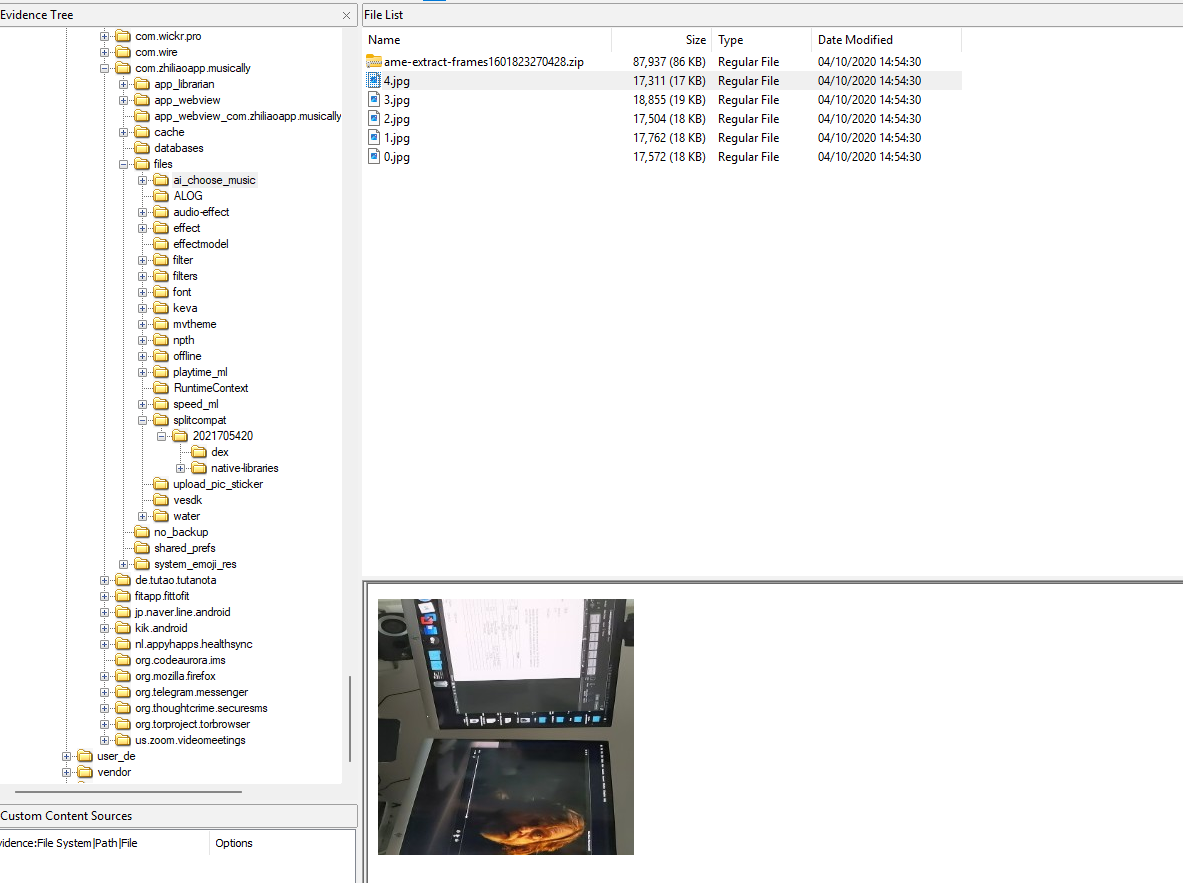

TikTok
- 📂 data/user/0/com.zhiliaoapp.musically/databases/xxxxxxxxxxxxxxx_im.db

Normalmente TikTok no guarda mensajes de forma local pero podemos encontrar multitud de cosas como imagenes, videos, etc. o incluso algunos mensajes cacheados.

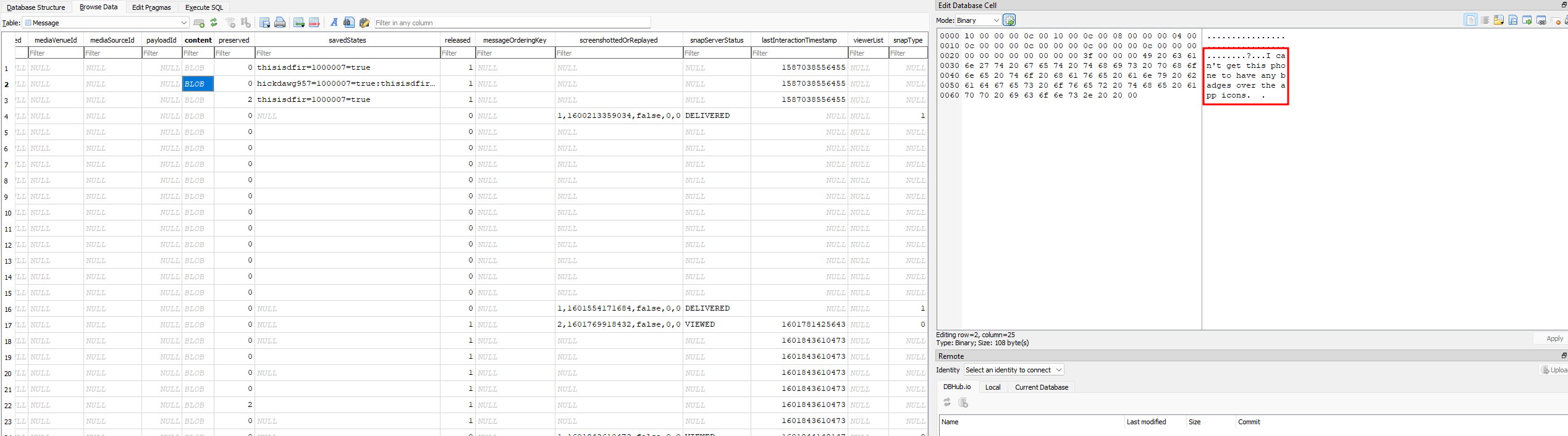

Snapchat
- 📂 data/user/0/com.snapchat.android/databases/main.db

Signal
- 📂 /data/user/0/org.thoughtcrime.securesms/databases/signal.db
- 📂 /data/misc/keystore/user_0/10244_USRSKEY_SignalSecret
- 📂 /data/user/0/org.thoughtcrime.securesms\shared_prefs\org.thoughtcrime.securesms_preferences.xml

La base de datos de Signal se encuentra encriptada por lo que debemos seguir el siguiente proceso para poder acceder al contenido.

Signal utiliza el método de cifrado AES en modo GCM para cifrar su base de datos mediante SQLCipher. Primero, se obtiene la clave SQLCipher, y luego se utiliza una clave AES-GCM derivada de USERKEY + IV para cifrar la base de datos. Estos valores se almacenan en el archivo org.thoughtcrime.securesms_preferences.xml. Para descifrar la base de datos, es necesario invertir el proceso para obtener la clave SQLCipher.

Aunque actualmente no he conseguido acceder a la base de datos de Signal.

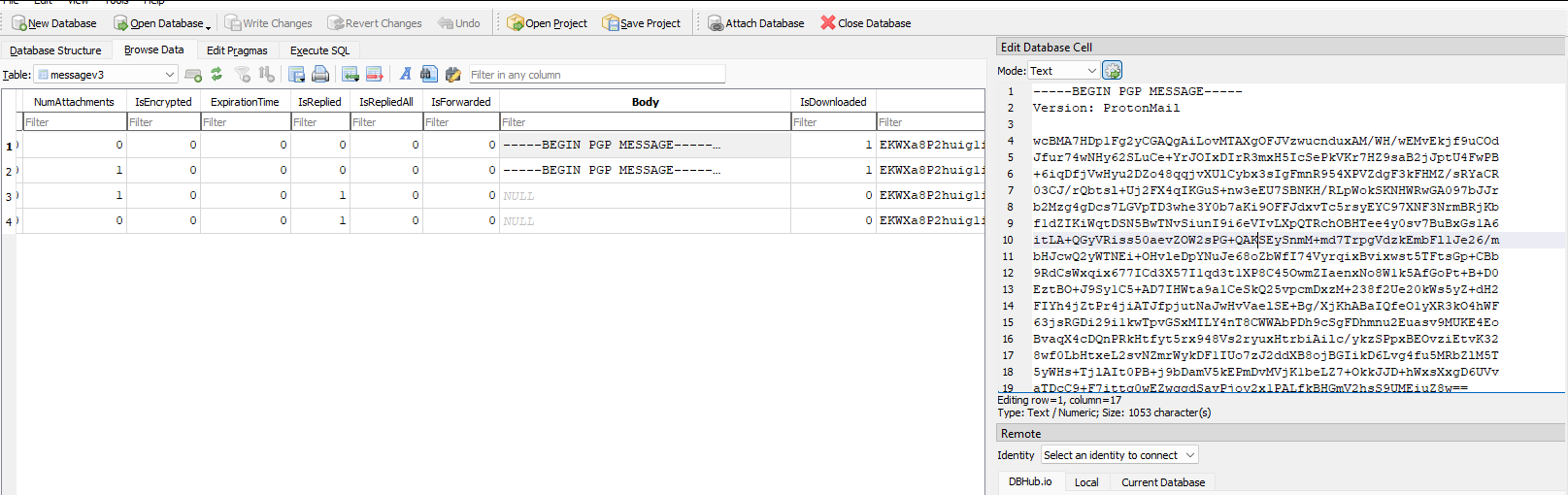

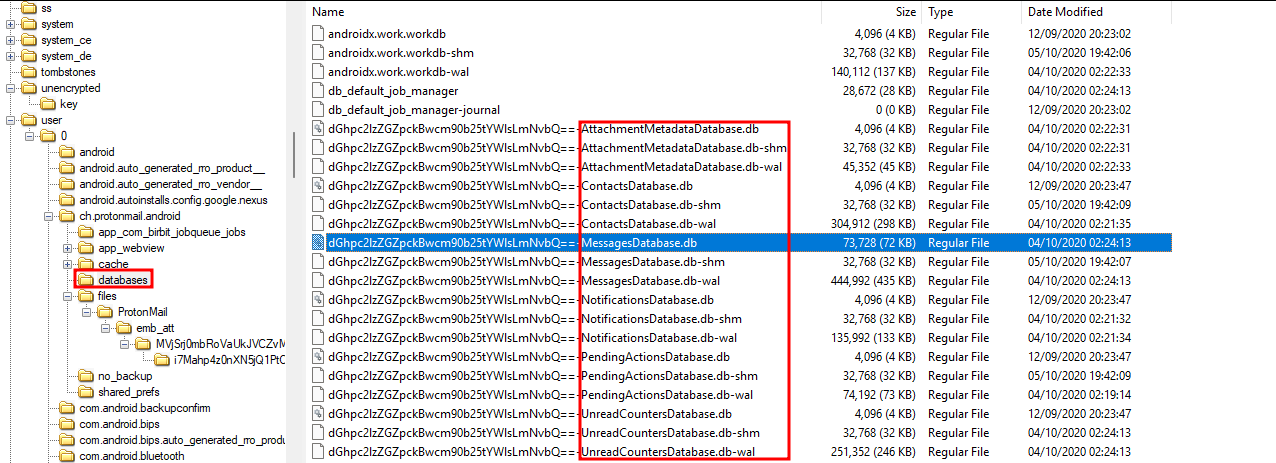

ProtonMail
- 📂 /data/user/0/ch.protonmail.android/databases/db-mail

El contenido del mail está encriptado con GPG y la clave privada se almacena en los servicios de ProtonMail.

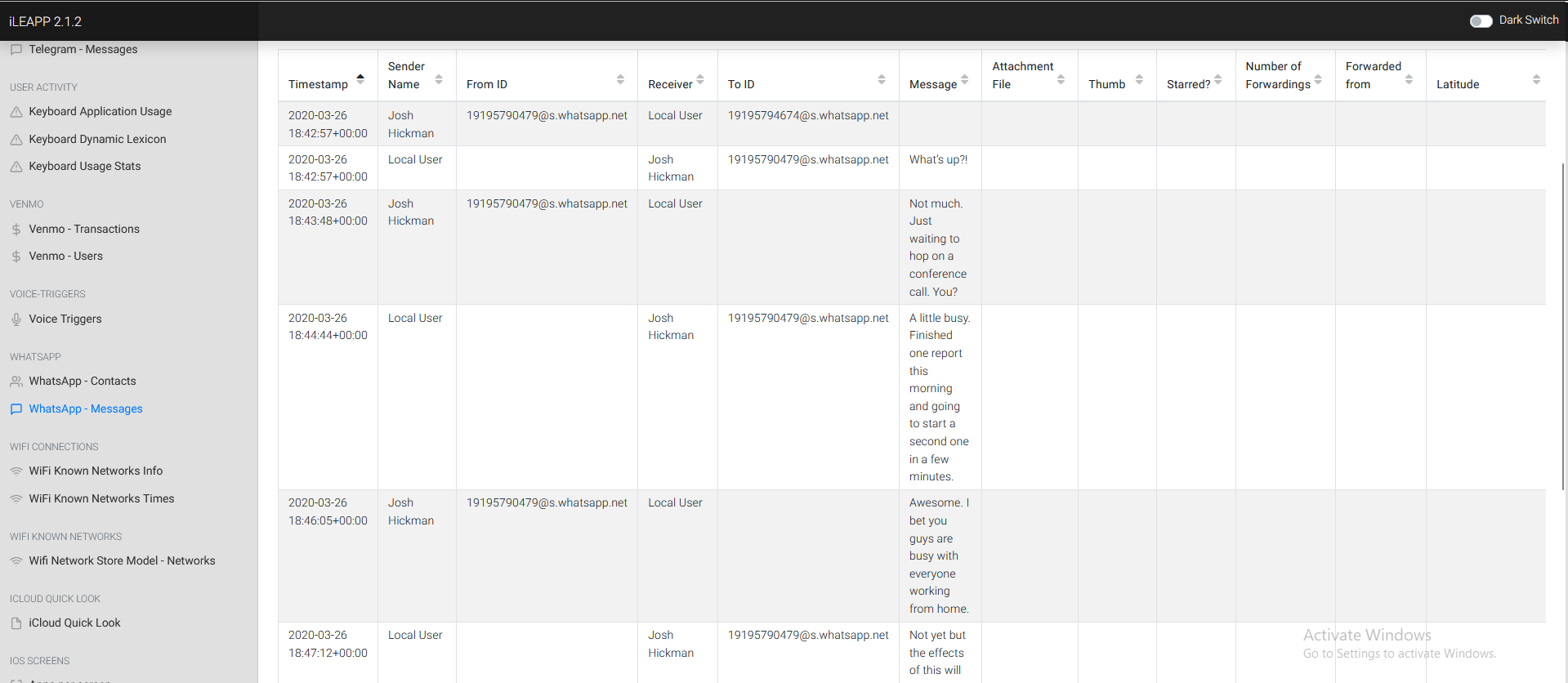

WhatsApp
- 📂 /data/data/com.whatsapp/databases/msgstore.db
- 📂 /data/media/0/com.whatsapp/databases/msgstore.db.crypt12
- 📂 /data/data/com.whatsapp/files/key

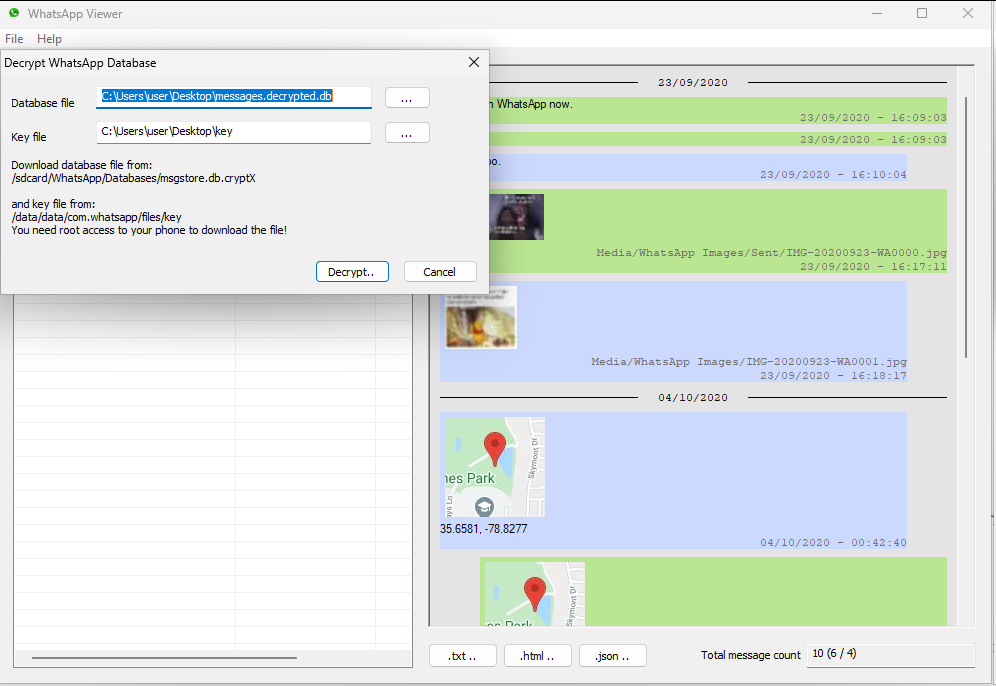

Link de la herramienta Whatsapp-Viewer

🌐 Navegación Web y Mapas

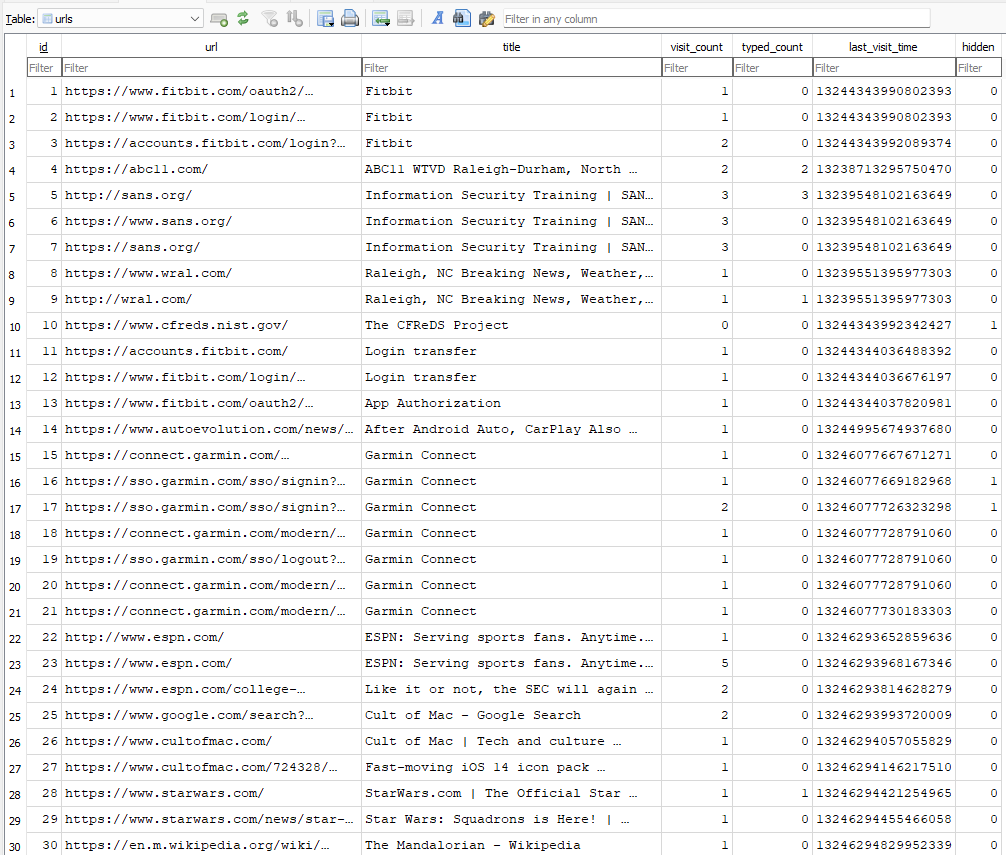

Historial de Chrome
- 📂 data\data\com.android.chrome\app_chrome\default\history

Historial de Firefox
- 📂 data\data\org.mozilla.firefox\files\places.sqlite

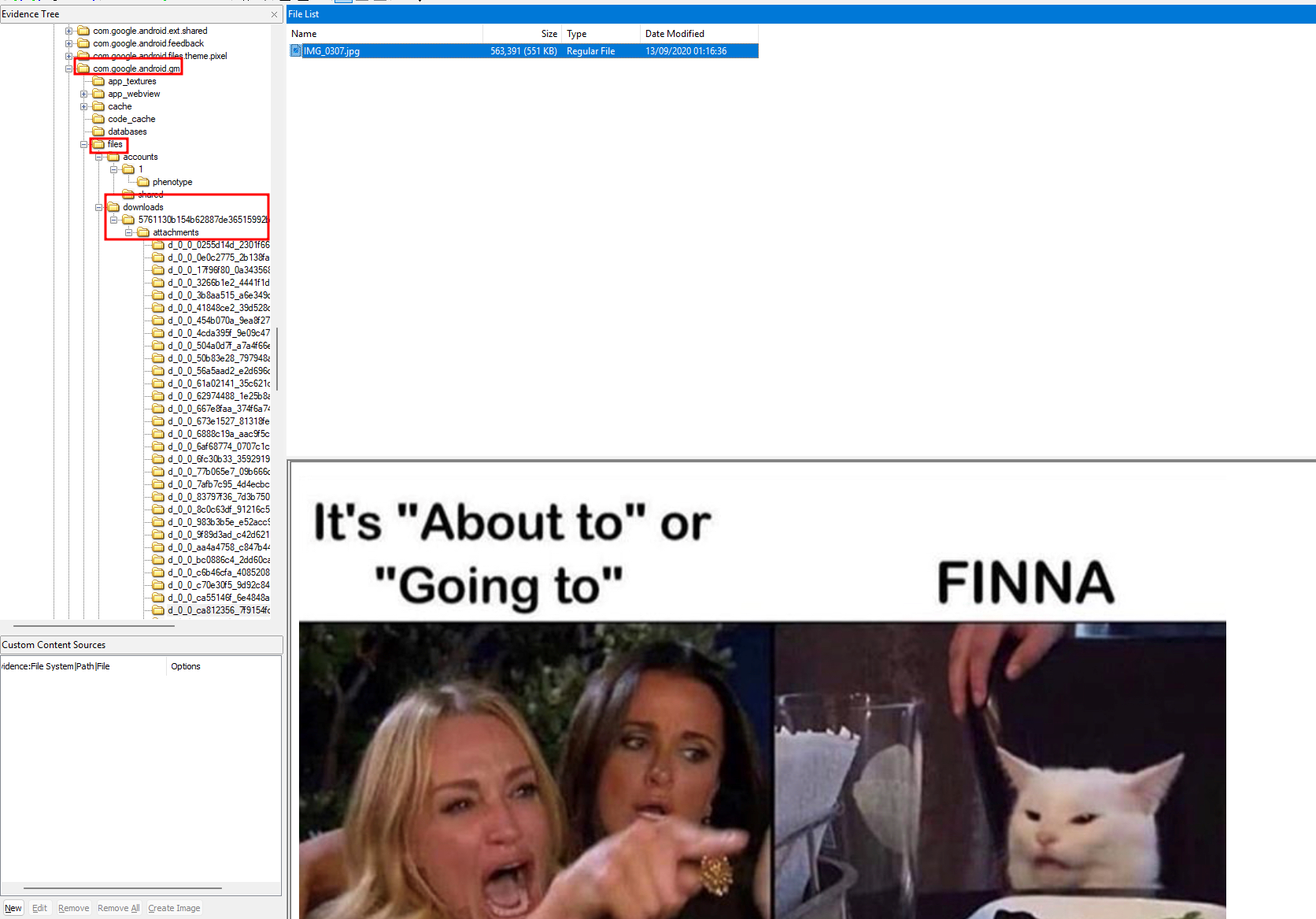

Mensajes de Gmail y adjuntos
- 📂 data\data\com.google.android.gm\databases\bigTopDataDB

- data\data\com.google.android.gm\files\downloads\xxxxx\attachments\xxxxx

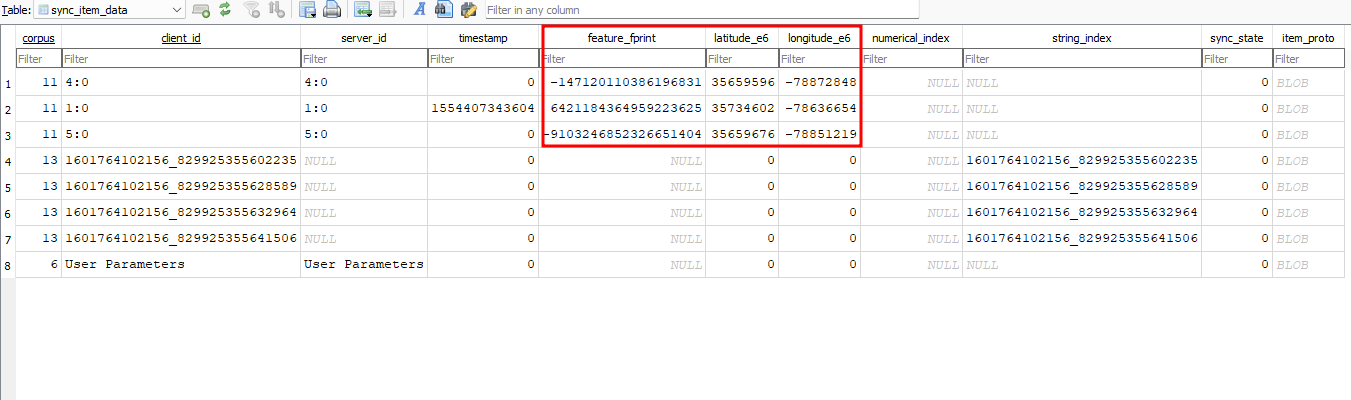

Historial de Google Maps
- 📂 data/data/com.google.android.apps.maps/databases/gmm_sync.db

🕵️‍♂️ Análisis Forense de iPhone SE con iLEAPP”

El análisis parte de un backup lógico sin jailbreak, generado con la utilidad checkra1n.

📱 Detalles del Dispositivo

Make: iPhone SE
Modelo: A1662 (Rose Gold)
Número de orden: MLXL2LL/2
RAM: 2 GB
Almacenamiento: 64 GB
Carrier: Google Fi
Número de teléfono: 919-579-4674
Serial: DX3T126VH2XV
Wi-Fi MAC: A0:D7:95:79:DD:A1
Bluetooth MAC: A0:D7:95:79:DD:A2
Versión iOS: 13.4.1 (Build 17E262)
Código de desbloqueo: 0731

🧰 Adquisición Forense

📦 1. Backup lógico vía iTunes

✅ Método: Sin jailbreak
🔐 Formato: .zip
🔑 Contraseña del backup cifrado: mypassword123
📁 Pulsa aquí para obtener el fichero de backup

💾 2. Imagen completa del dispositivo (Magnet Acquire)

💻 Herramienta: Magnet Acquire
🧍 Tipo: Volcado físico completo
📁 Pulsa aquí para obtener la imagen
📄 Esta imagen será utilizada para un segundo informe posterior.

🛠️ Herramientas a utilizar

🧩 iLEAPP

Nombre completo: iOS Logs, Events, and Preferences Parser
Creadores: Alexis Brignoni & Yogesh Khatri
📊 Uso: Permite extraer artefactos clave desde respaldos iOS/iTunes
🔍 Especialmente útil para artefactos como:
- Historial de llamadas
- Ubicaciones
- Preferencias de usuario

Github

🔓 iTunes Backup Explorer

Permite explorar y decodificar archivos de respaldo de iOS cifrados.
Útil para convertir el contenido del .zip a una estructura navegable y analizable por iLEAPP.

Github

🛠️ Proceso

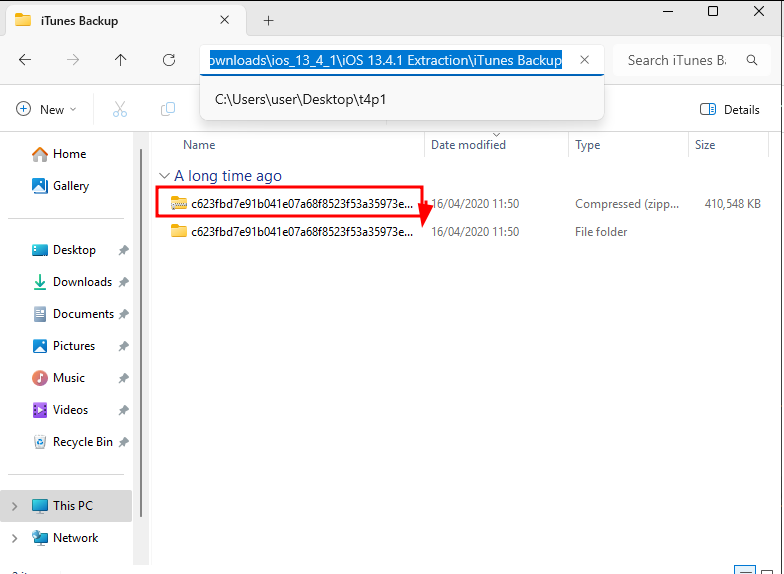

Descargamos las herramientas y extraemos el backup .zip del dispositivo.

Este zip es el backup que crea ITunes y debemos descomprimirlo.

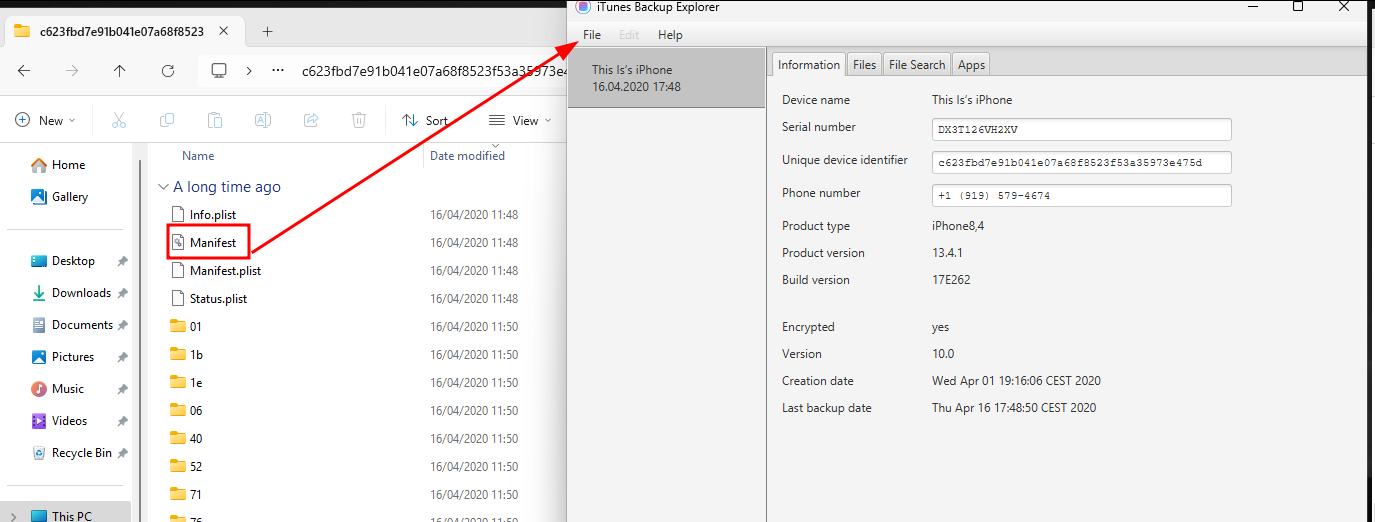

Ahora en Itunes Backup Explorer importamos el manifest.

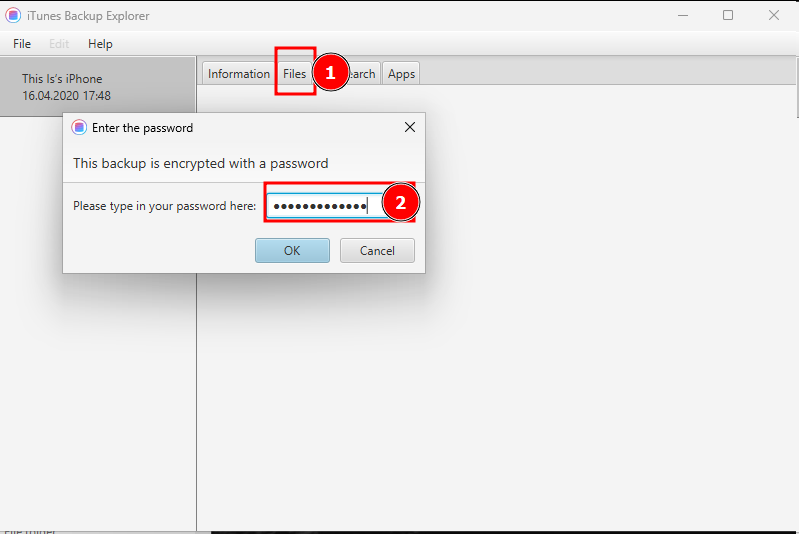

Introducimos la contraseña que se estableció durante el proceso de generación del backup. (mypassword123)

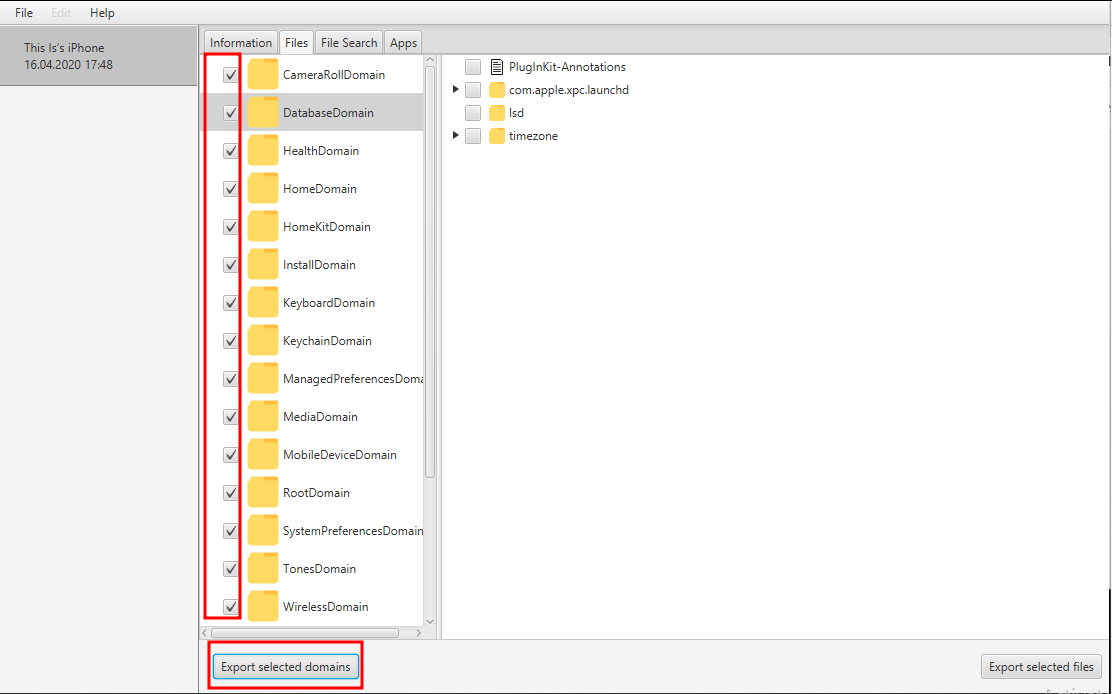

Seleccionamos todo y exportamos el contenido.

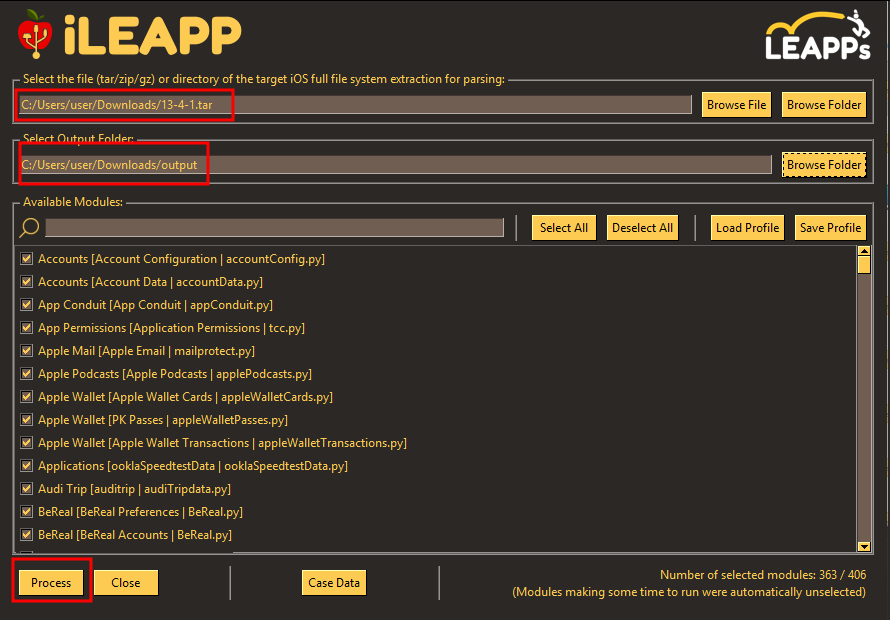

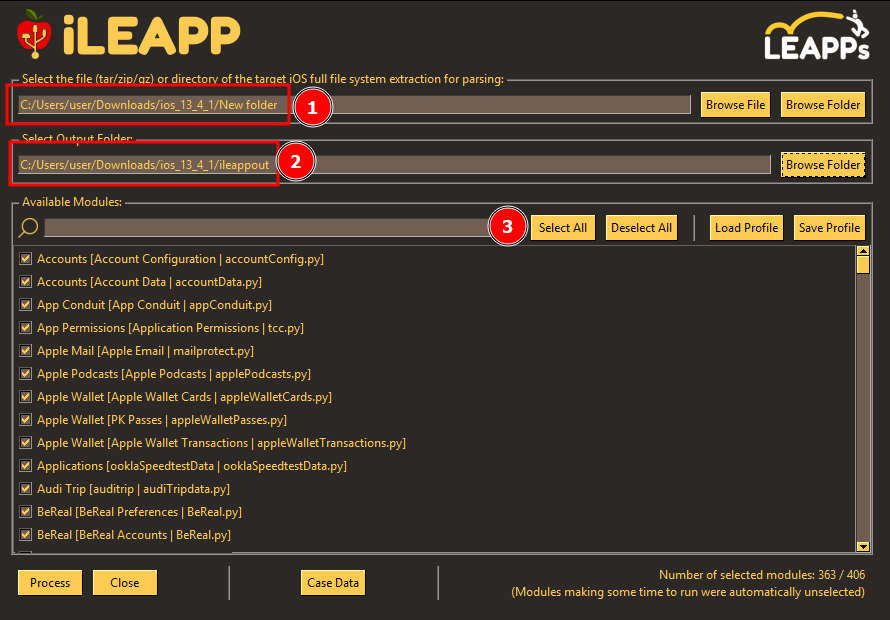

Ahora seleccionamos como entrada la carpeta que hemos extraido y creamos una nueva para el la salida.

Finalmente le damos a “process”.

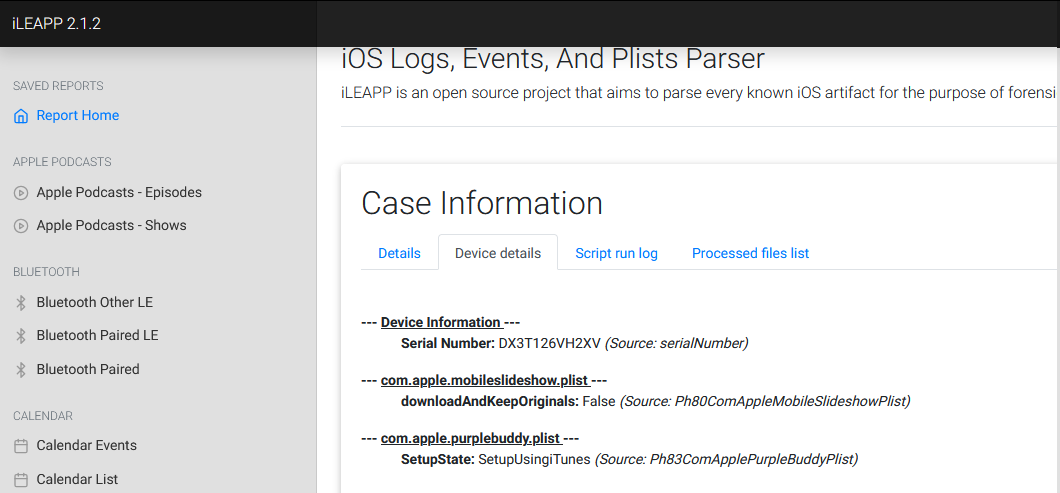

Tras el procso nos crea un html con todos los artefactos extraídos.

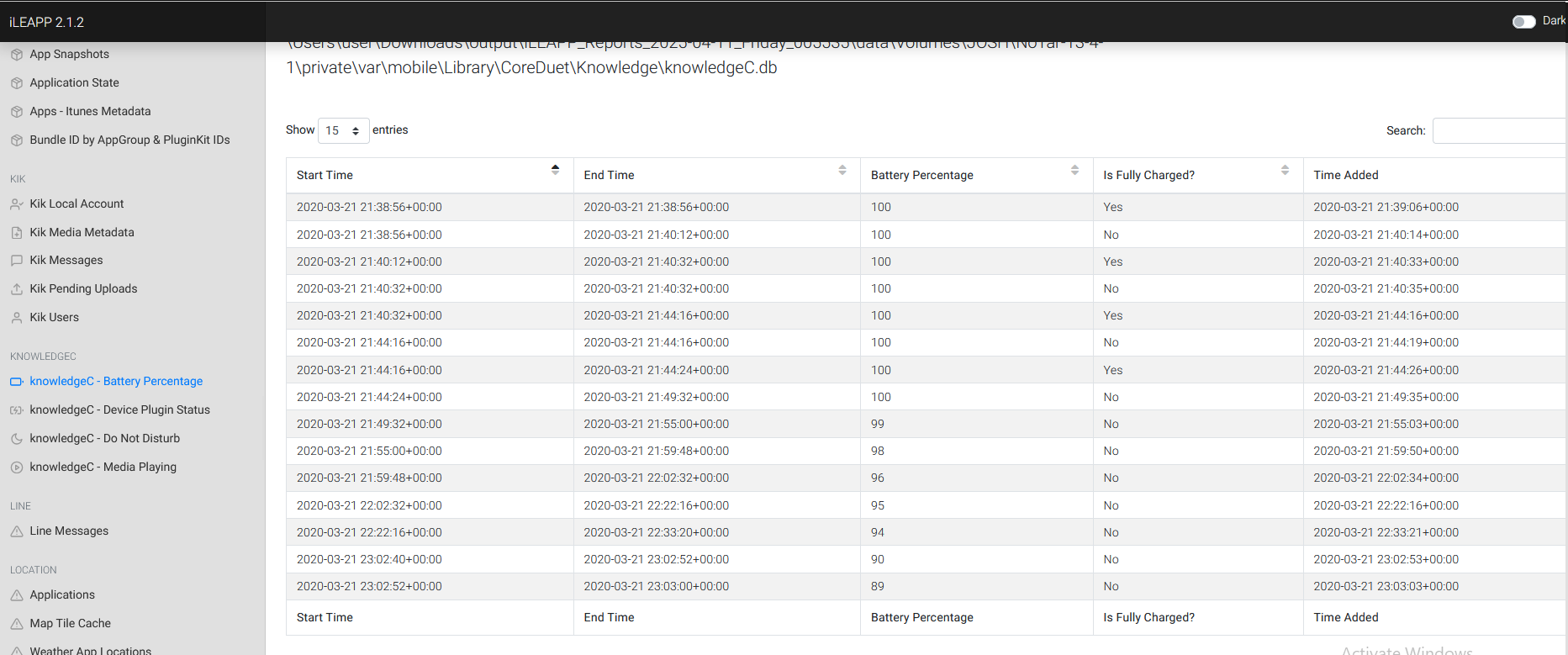

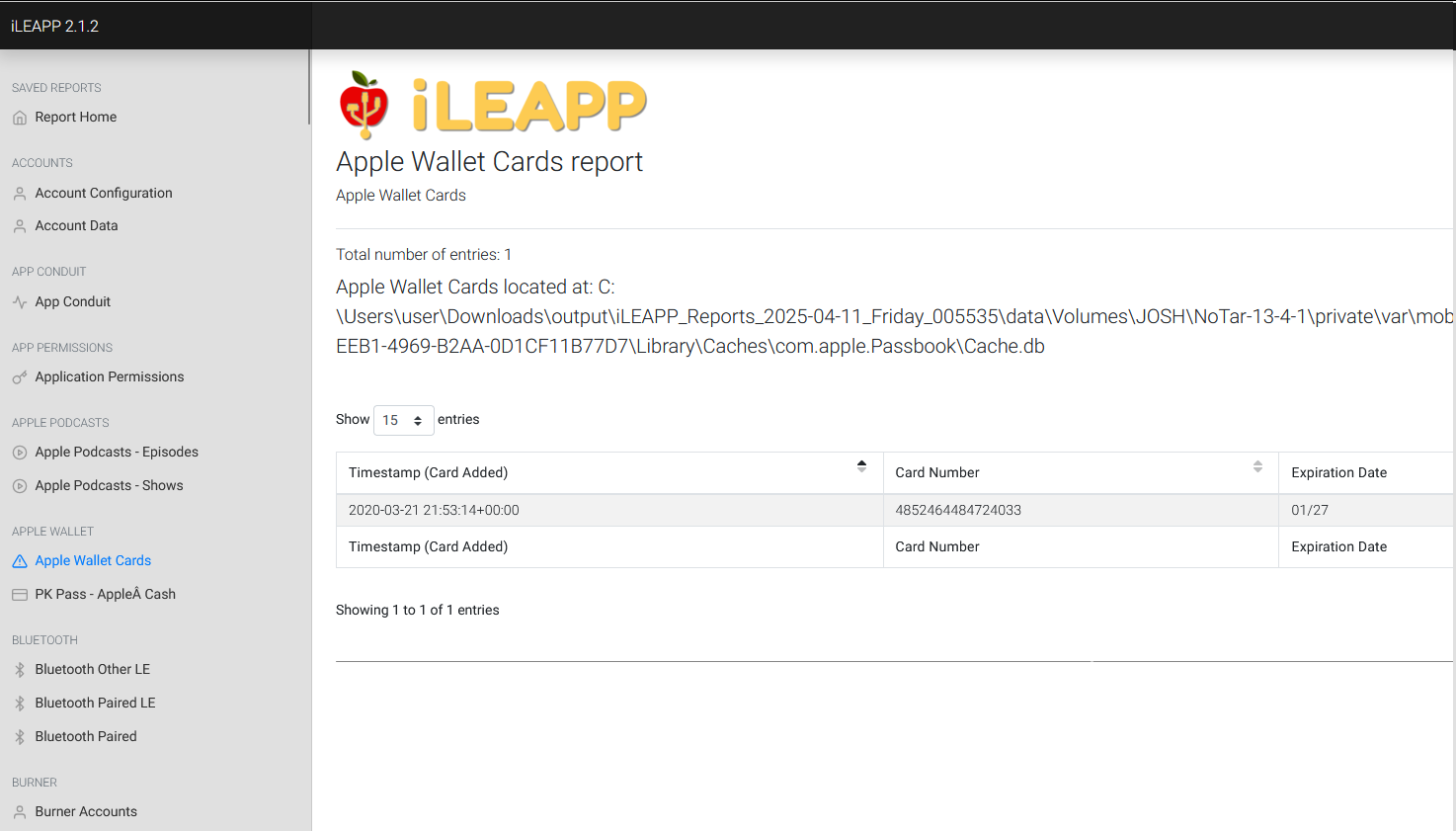

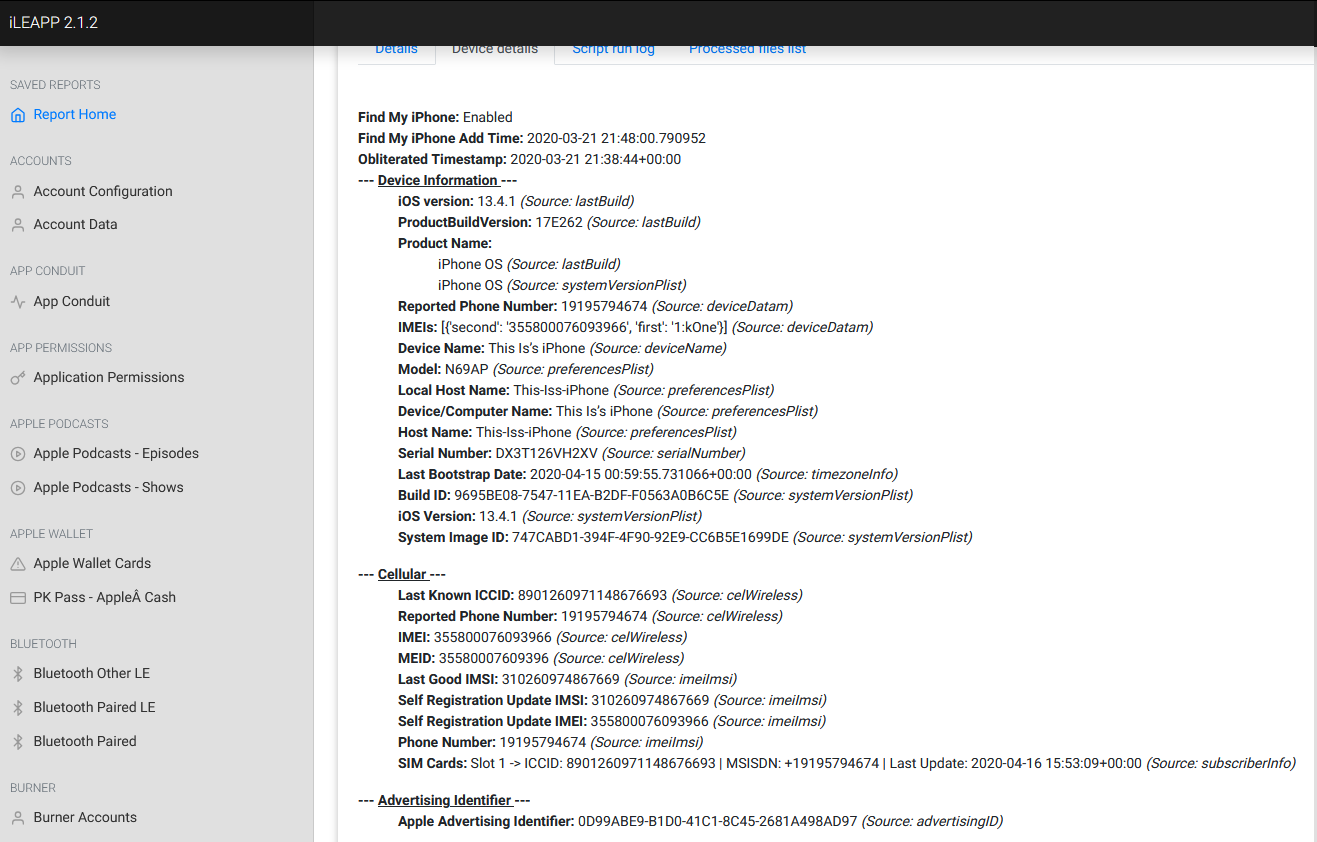

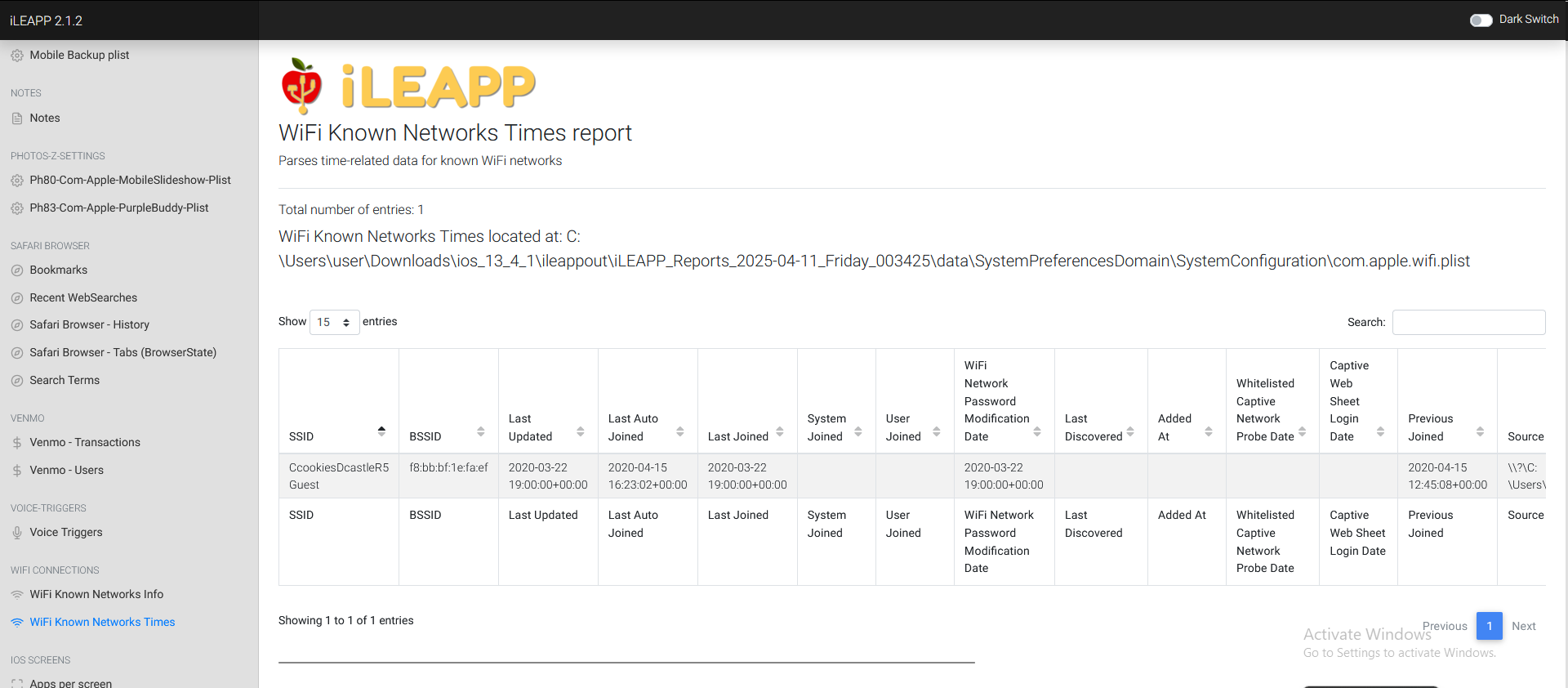

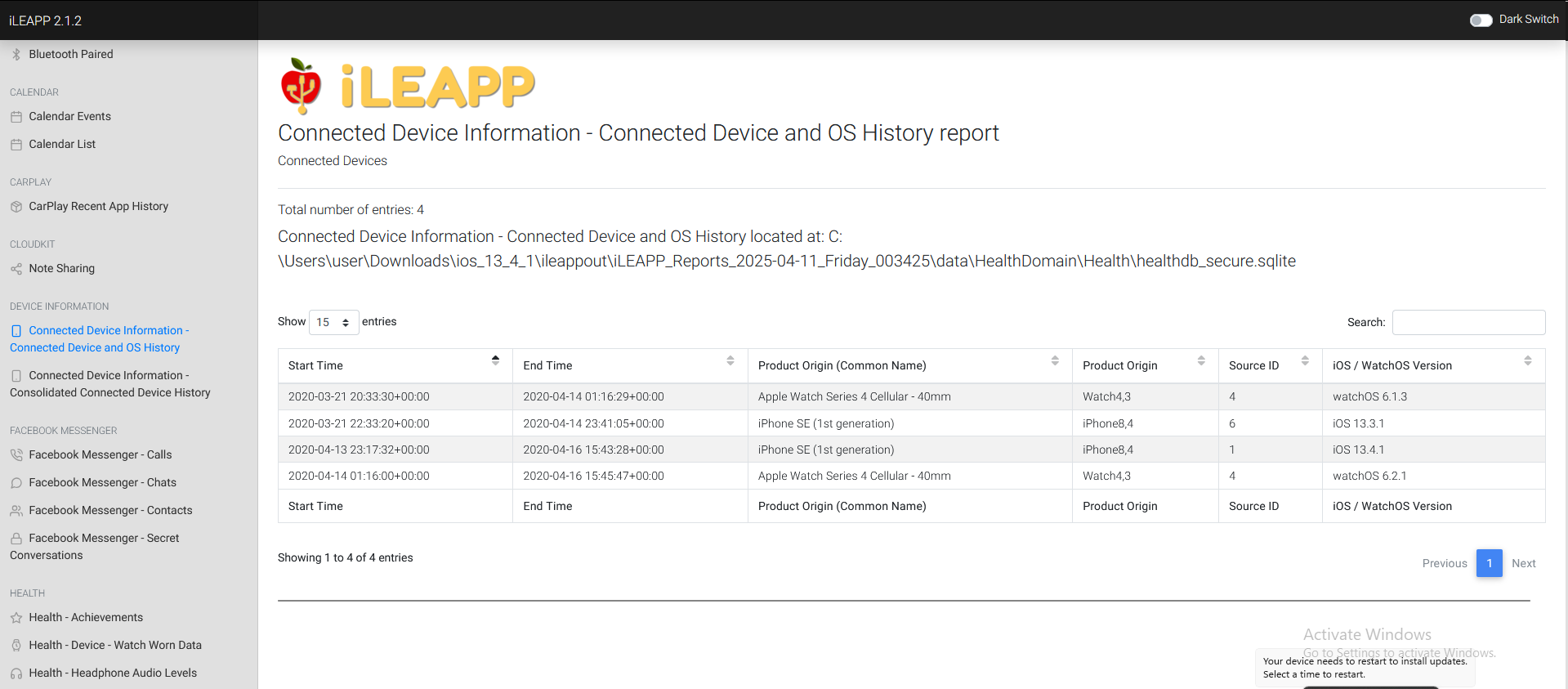

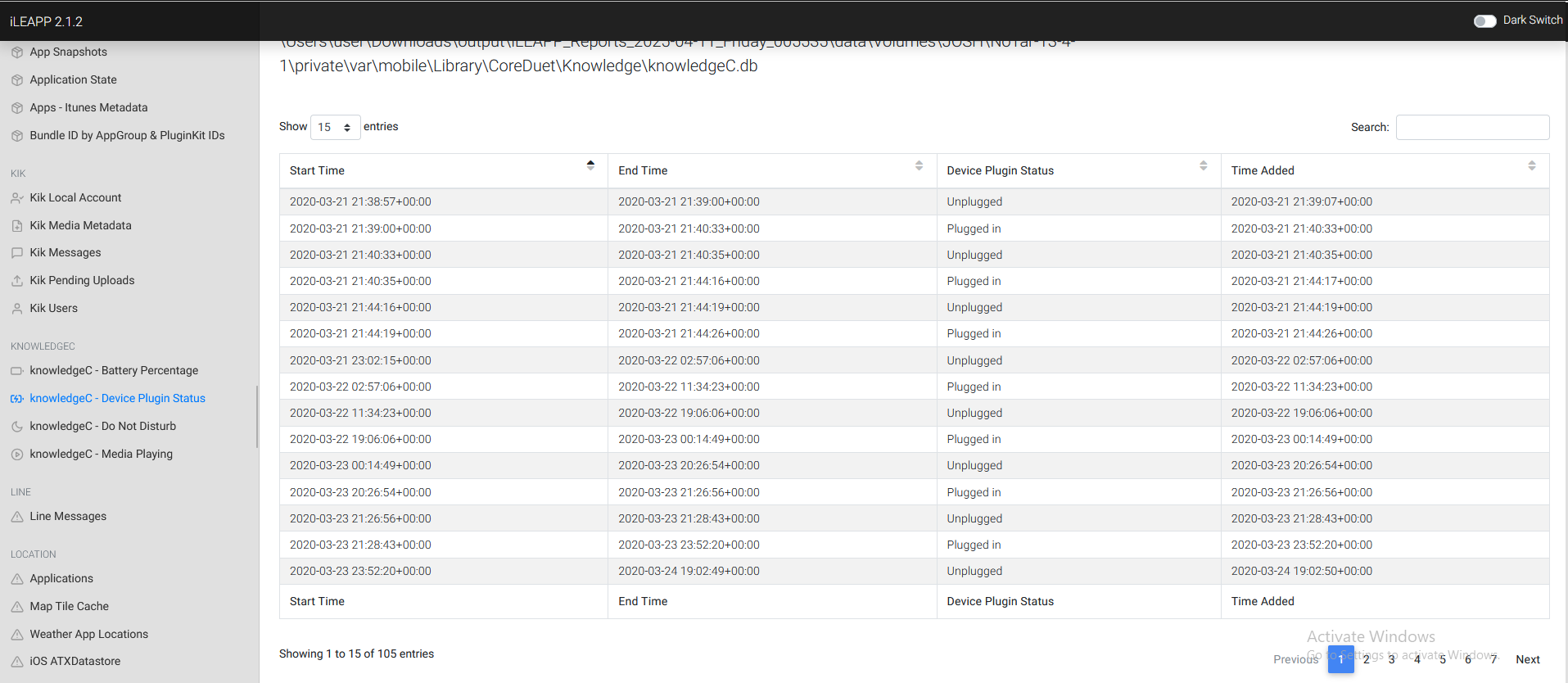

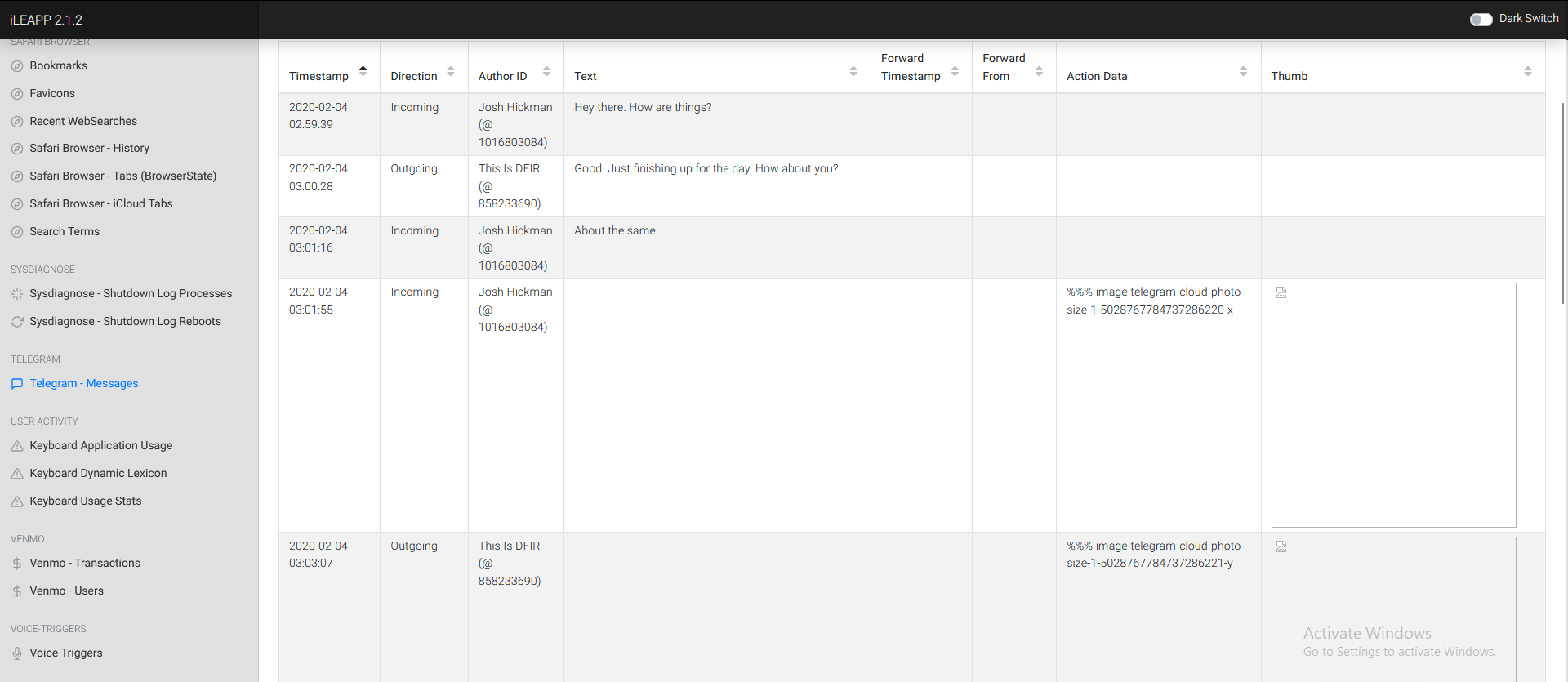

📑 Revisión del Informe iLEAPP

Al finalizar el análisis, iLEAPP generará un informe en formato HTML con múltiples pestañas organizadas por tipo de artefacto.

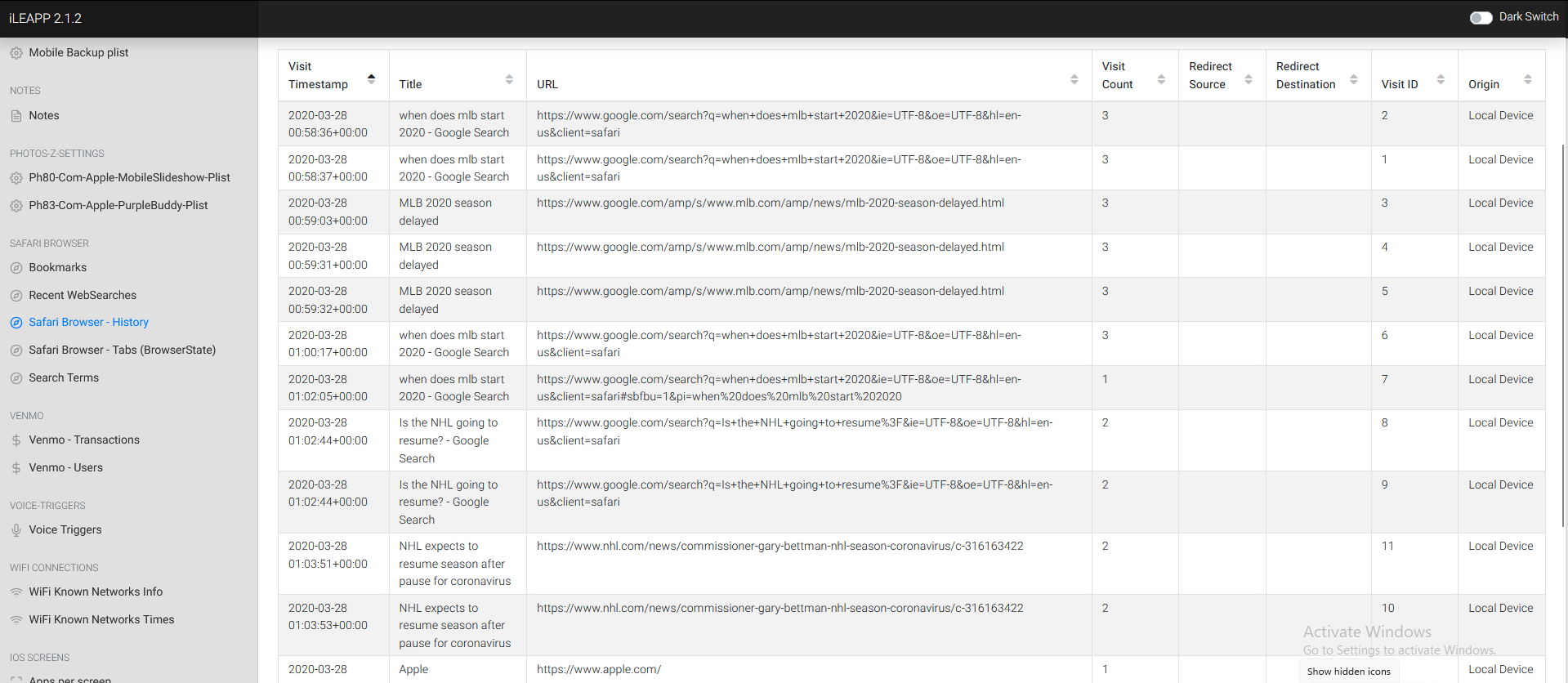

🌐 Safari
Historial de navegación que puede indicar hábitos, búsquedas o sitios visitados relevantes.

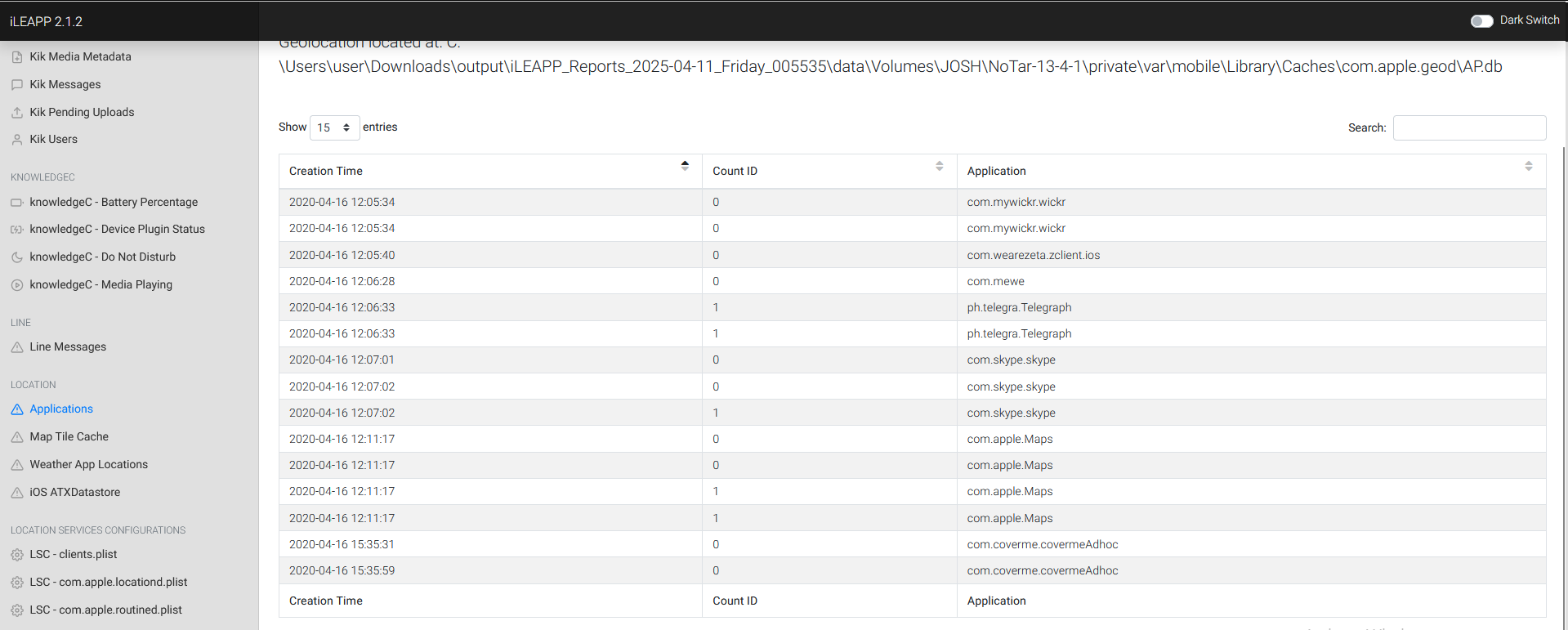

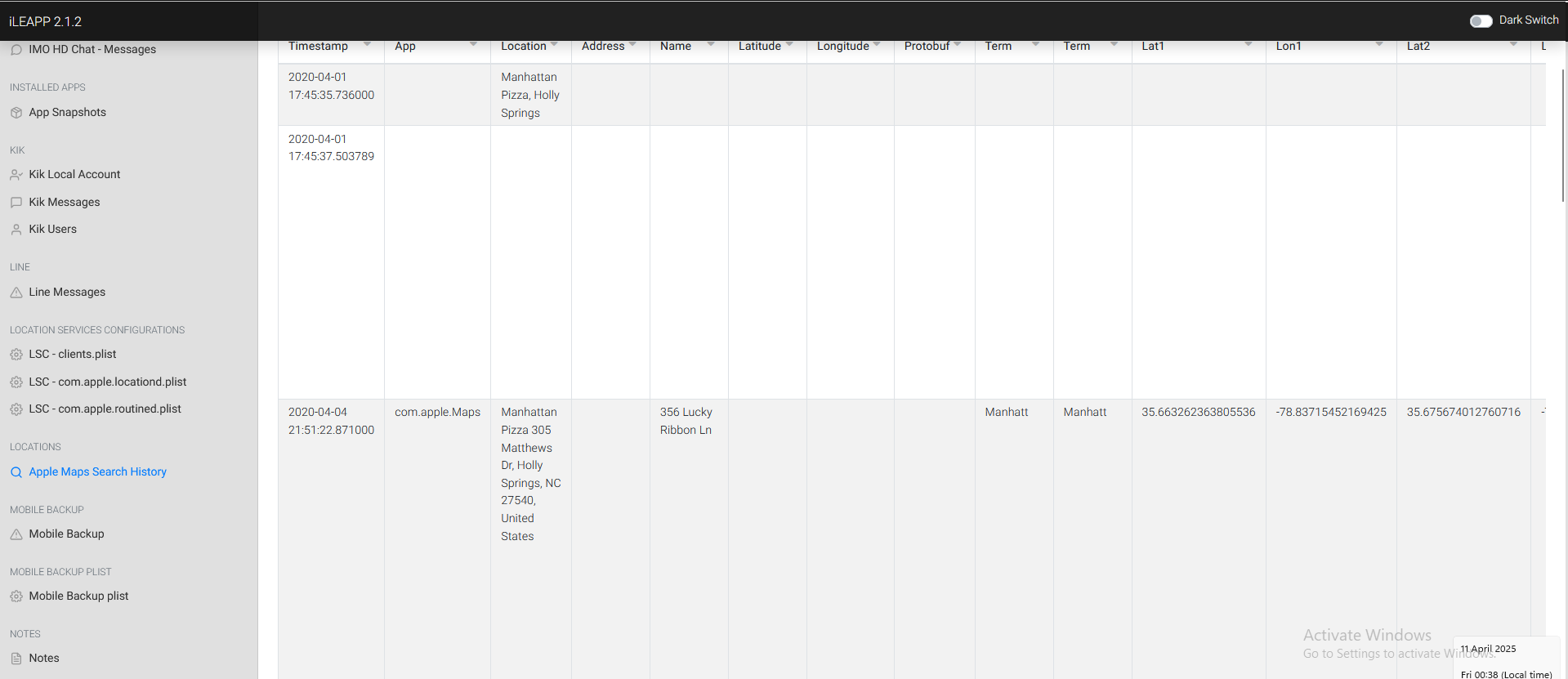

📍 Location Services
Registros de localización GPS del dispositivo, útil para establecer presencia geográfica en fechas específicas.

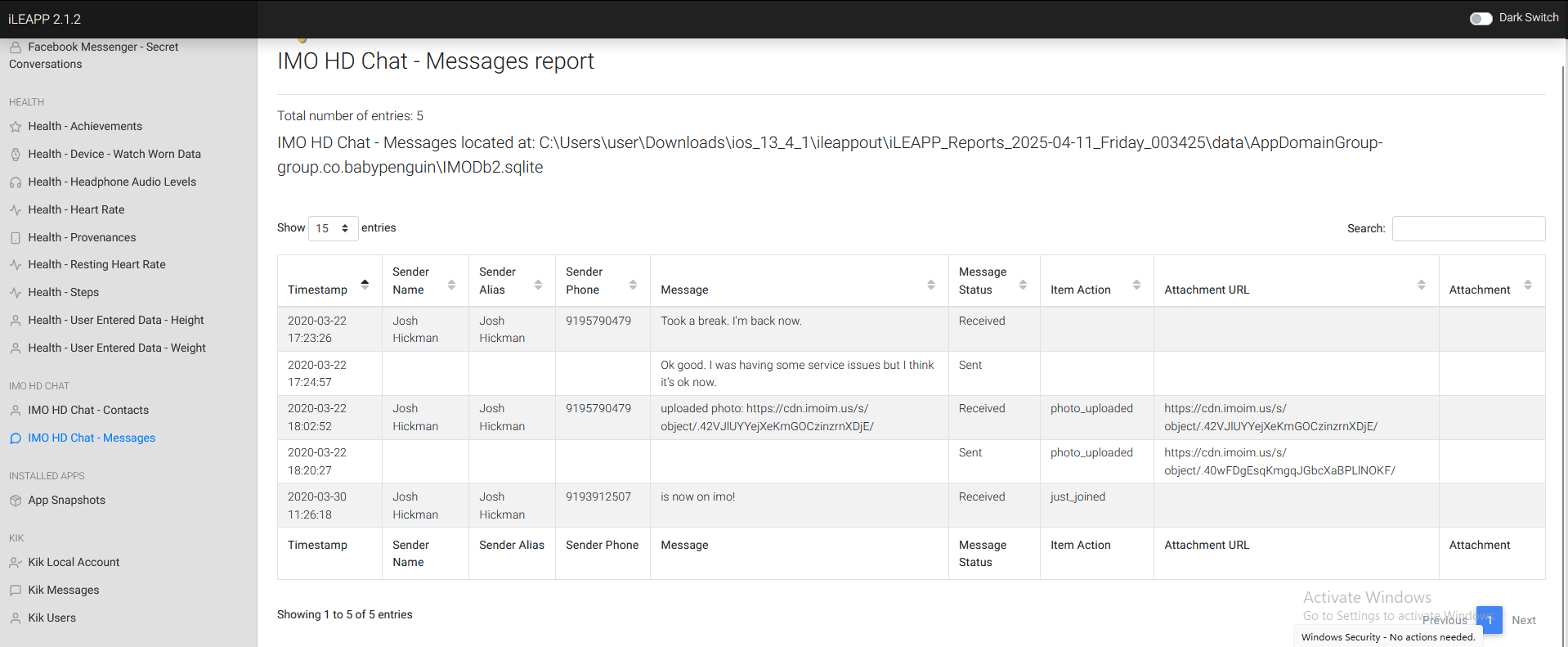

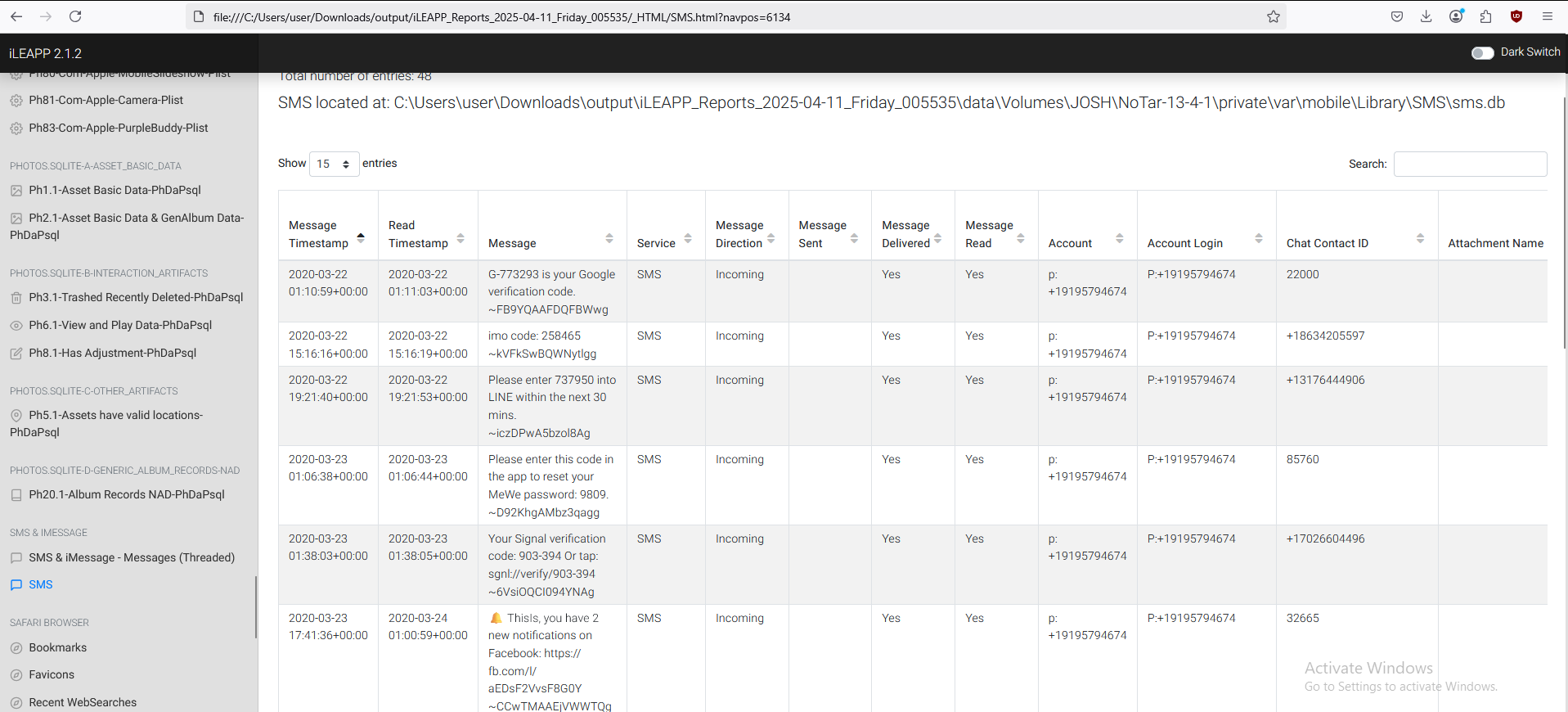

💬 iMessage / SMS
Conversaciones tanto de iMessage como de SMS, incluidas fechas, contactos y contenido de los mensajes.

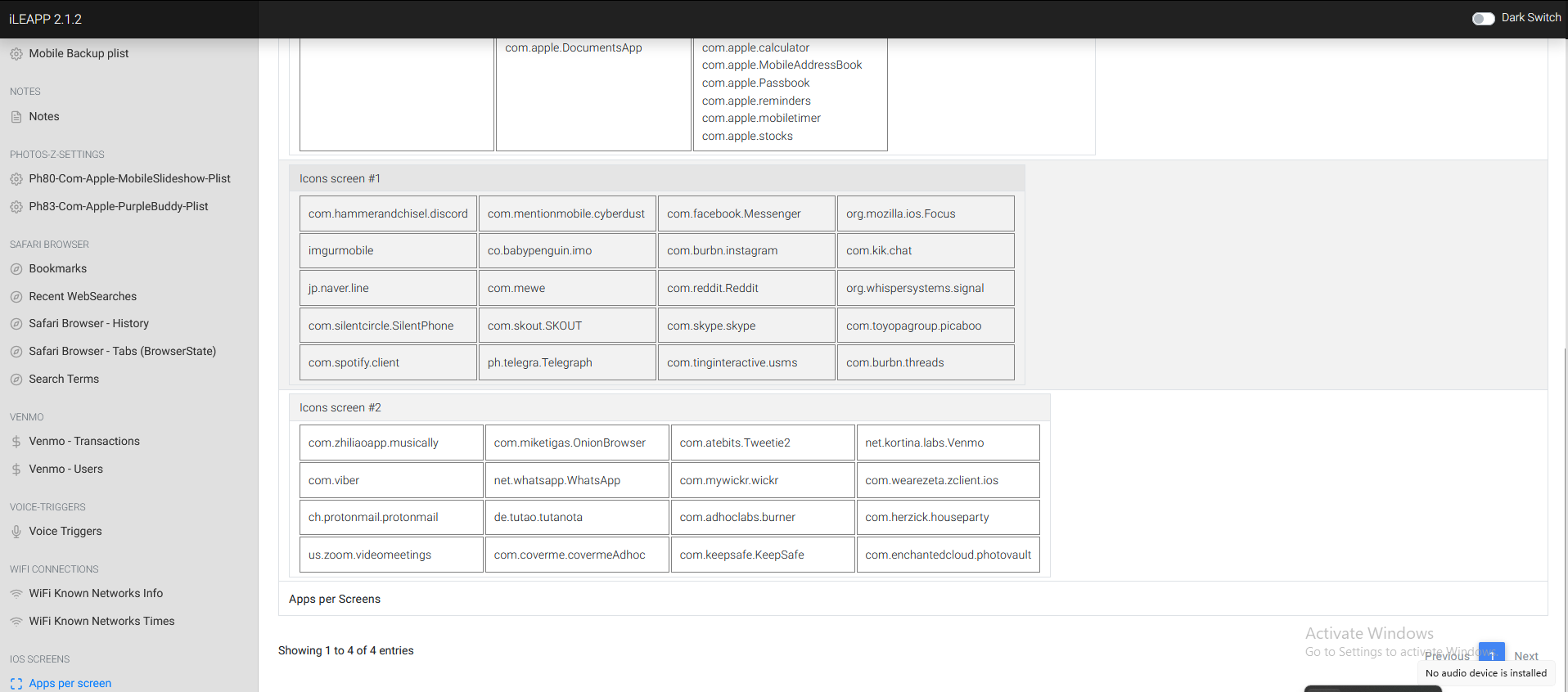

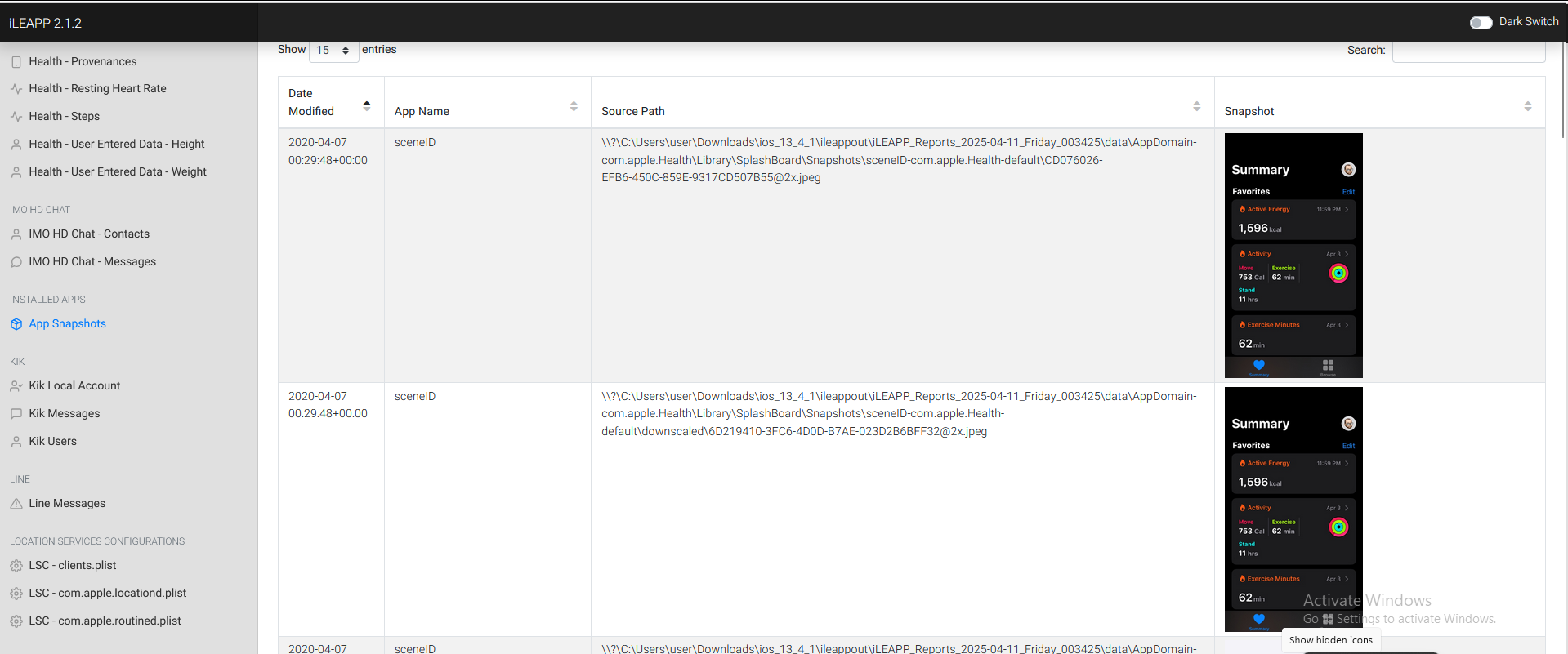

📦 Installed Apps
Lista completa de aplicaciones instaladas, incluyendo fecha de instalación y uso, útil para evaluar contexto de actividad del usuario.
