Dump de memoria RAM y disco en entornos IaaS (Azure)

Introducción

En esta sección vamos a ver como podemos crear un volcado de memoria RAM y disco duro en Azure.

A diferencia de la sección donde veíamos el proceso en un entorno de virtualización Proxmox VE, en azure no tenemos posibilidad de forma centralizada de crear volcados de ram por lo que vamos a necesitar acceso directo a la máquina afectada para poder realizar este tipo de operaciones. Sin embargo si que contamos con capacidad para crear volcados de disco duro.

Volcado de RAM

Para realizar este tipo de operaciones vamos a necesitar tener acceso a la máquina que queremos volcar. En nuestro caso es una máquina de pruebas con poca memoria RAM y disco duro por lo que los volcados de RAM no serán muy pesados.

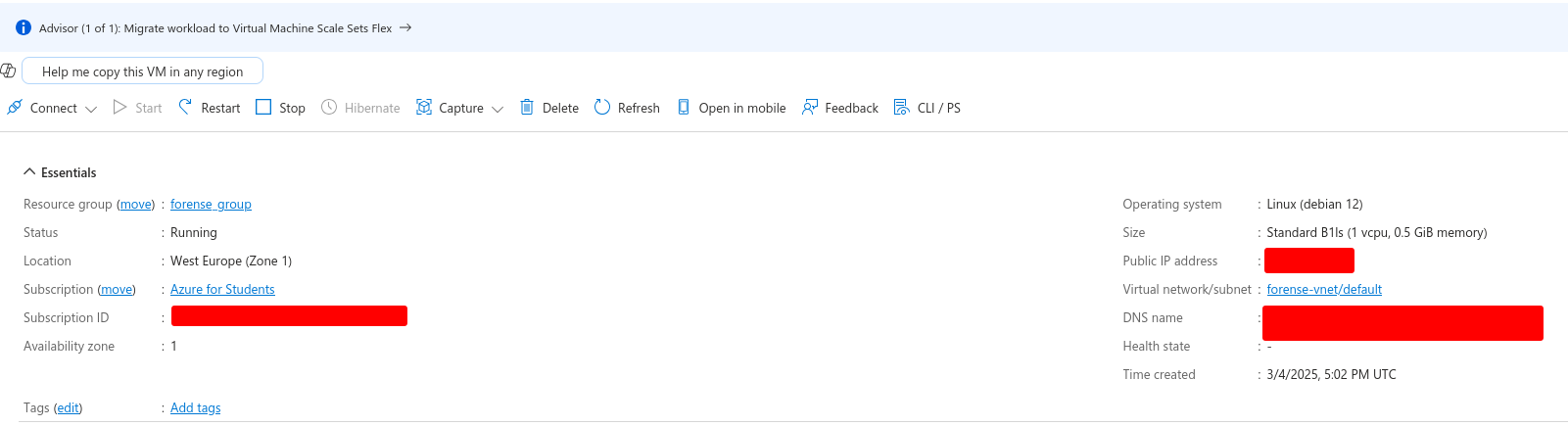

Dentro de nuestro panel de administración Azure vamos a iniciar la máquina. Suponiendo que la máquina ya está completamente configurada solo los queda acceder por SSH o el panel de administración CLI de Azure.

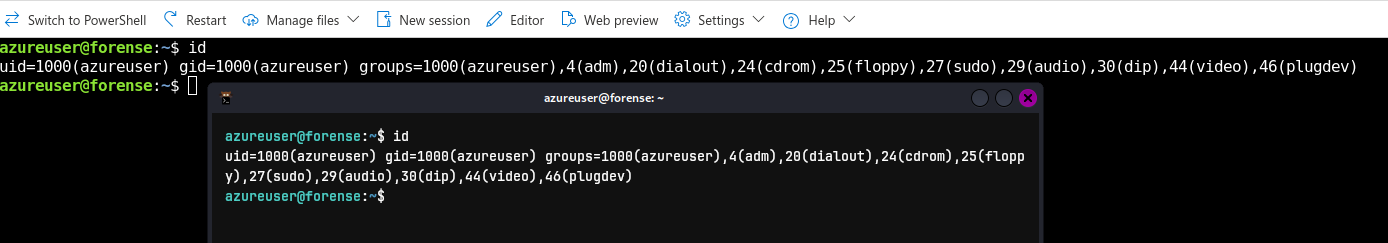

Aquí tenemos ambas opciones para acceder a la máquina.

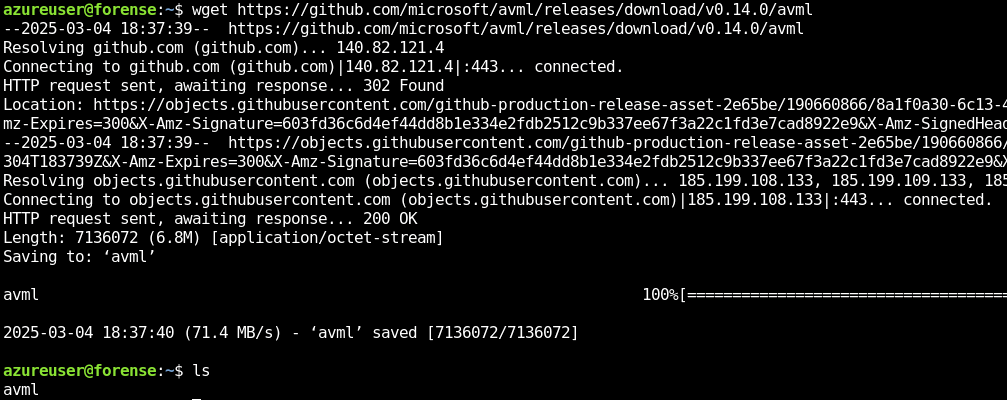

Para el volcado de RAM en este caso vamos a utilizar AVML ya que es sencillo de usar, no requiere compilación ni instalación de ninguna herramienta.

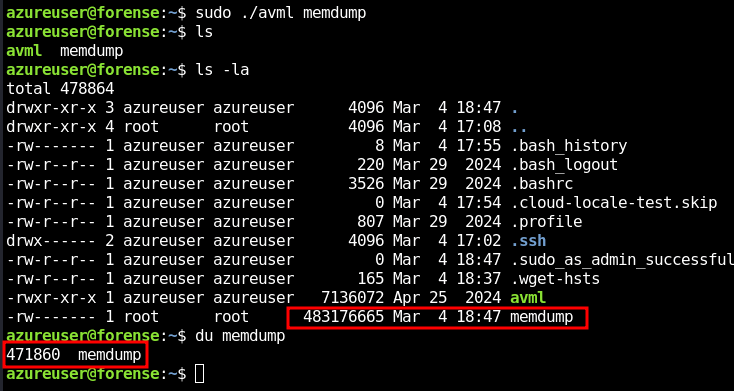

Damos permisos de ejecución al binario y lo ejecutamos como sudo.

Cuando tengamos el archivo podemos copiarlo a nuestra máquina local por SCP.

scp -C -p user@100.100.100.100:/home/user/memdump ./memdump

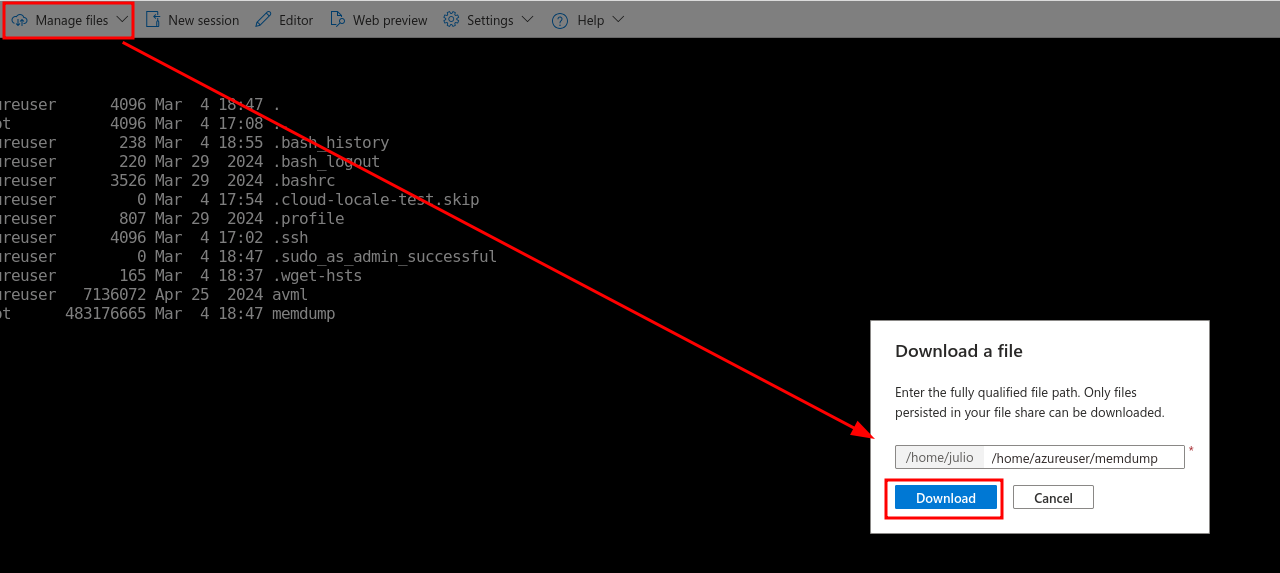

Adicionalemente podemos descargarlo desde la interfaz CLI de Azure.

Volcado de disco

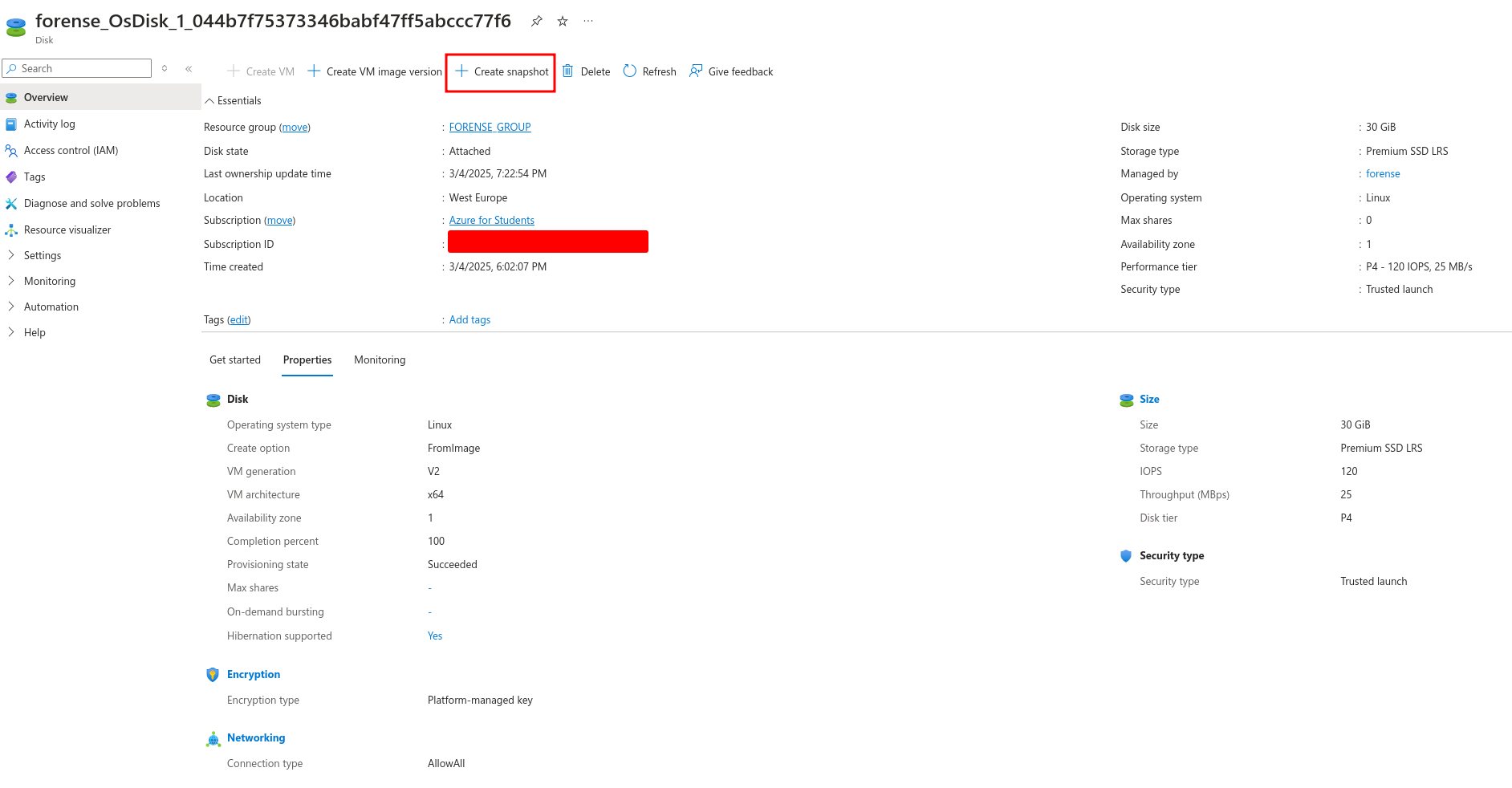

Para crear el volcado de disco podemos hacerlo mediante el uso de la interfaz CLI de Azure o la interfaz web de Azure.

Interfaz web de Azure

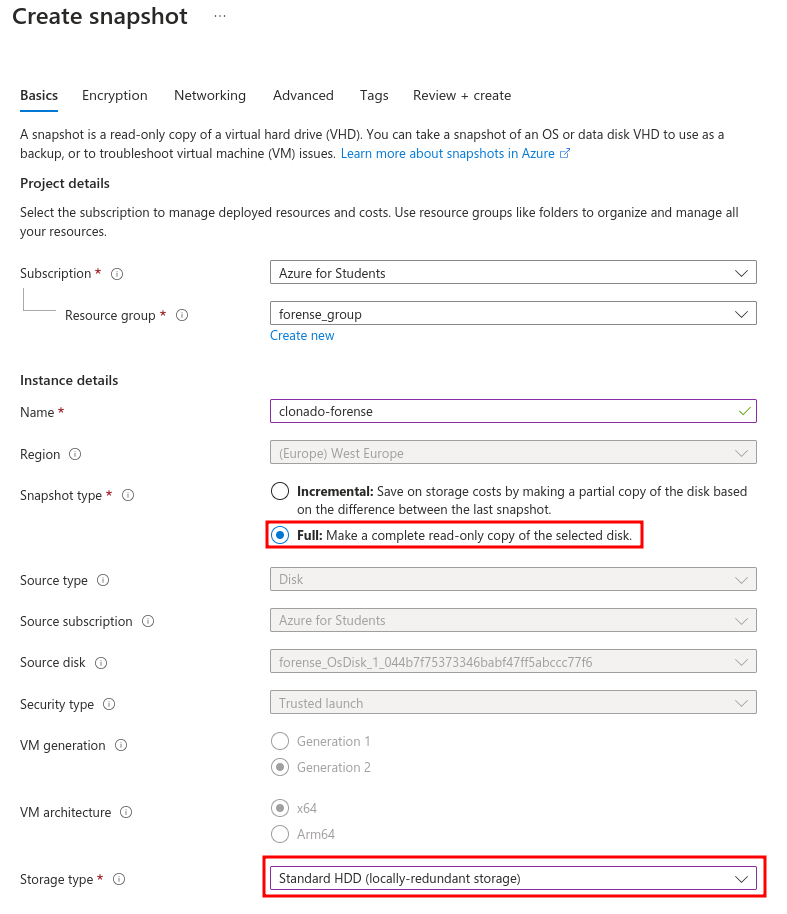

Al crear esta snapshot nos aseguramos de que es completa y que el tipo de almacenamiento es local.

El resto de opciones podemos dejar como están ya que luego esta snapshot será eliminada.

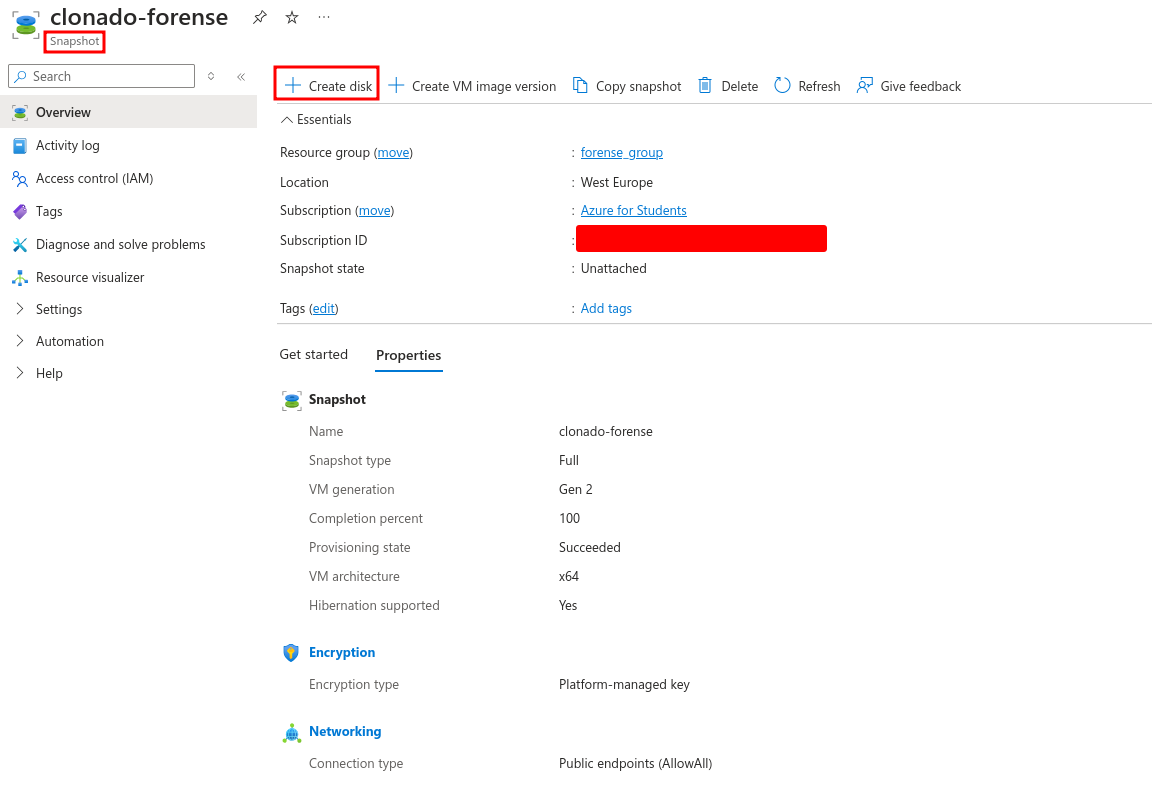

Ahora que tenemos esta snapshot podemos crear el disco de nuevo para poder exportarlo sin miedo a perdida o corrupción de datos.

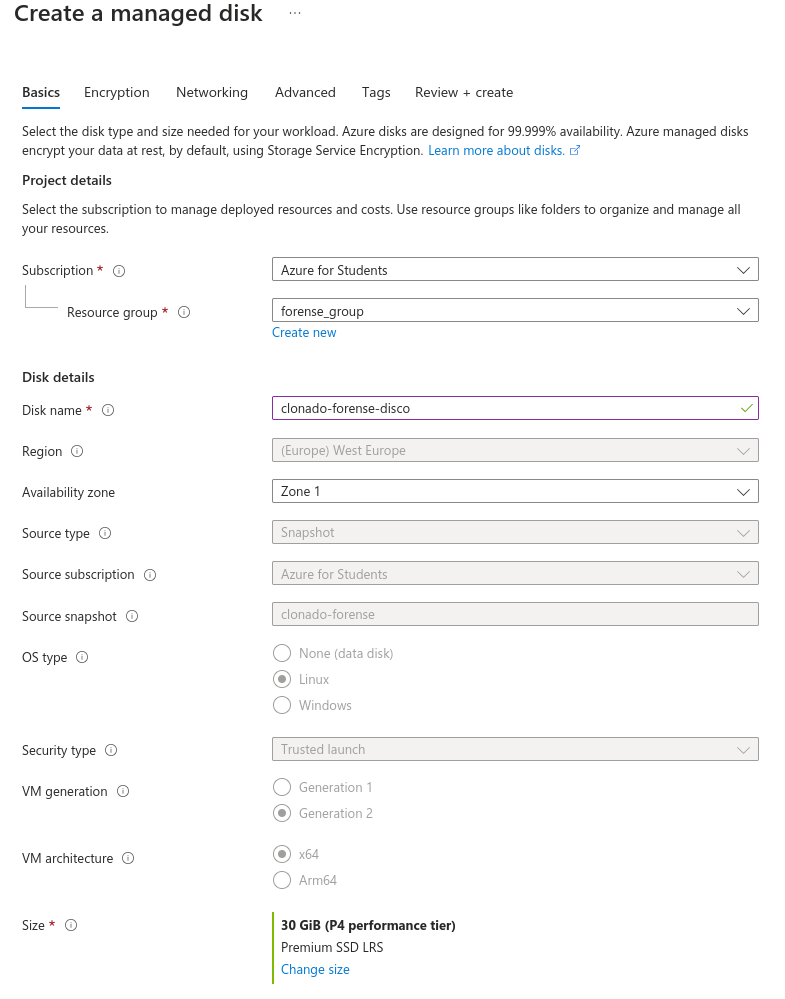

Navegamos al recurso y creamos e disco nuevo.

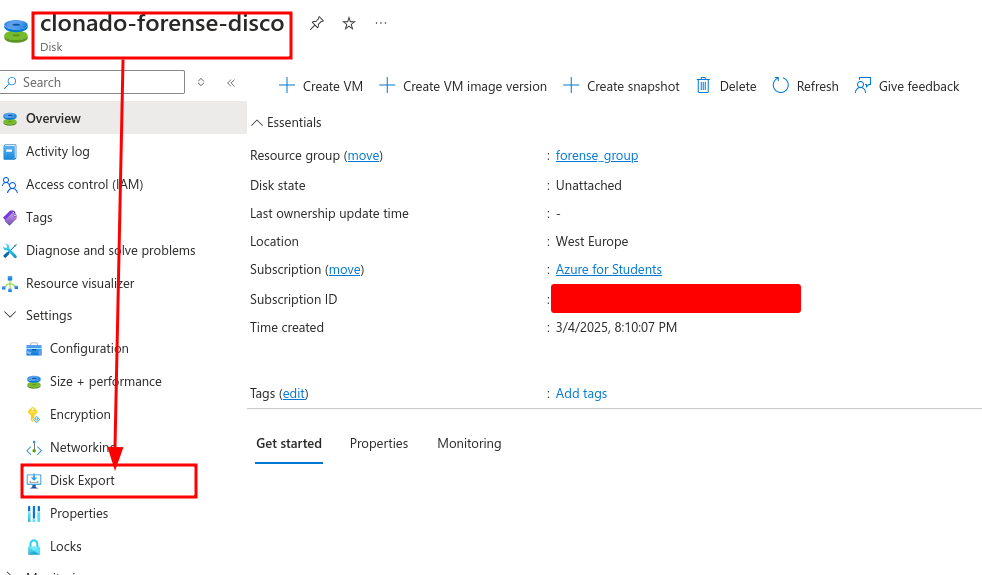

Ahora nos dirigimos al recurso y en el panel izquierdo buscamos la opción de exportar el disco.

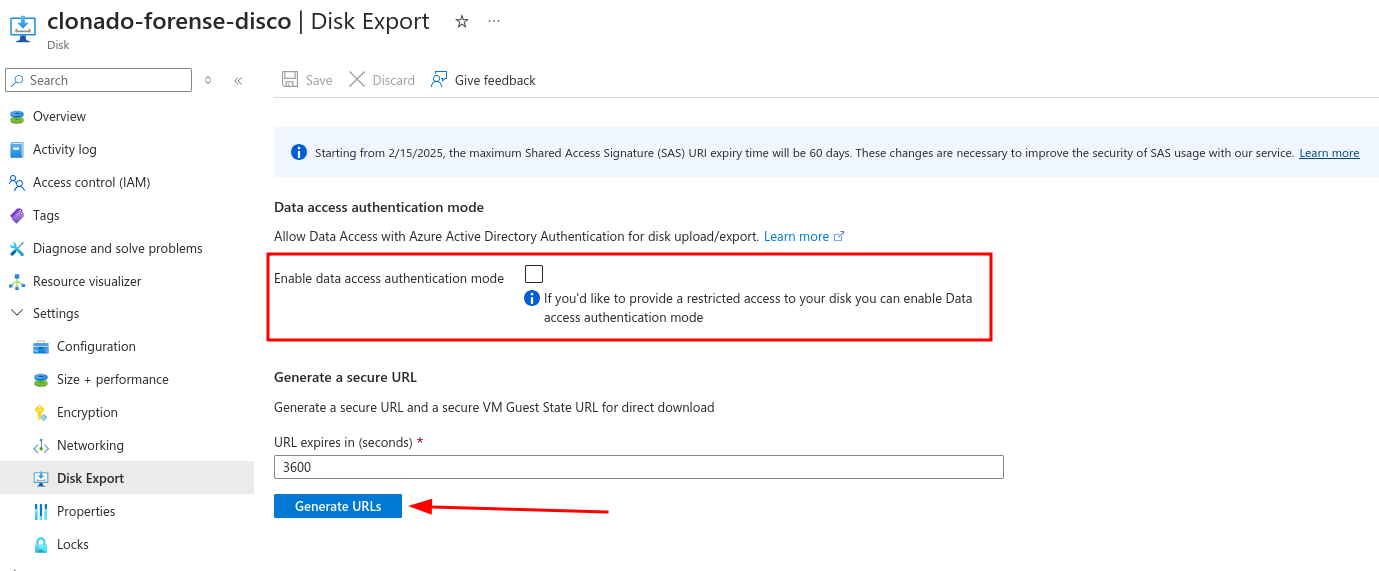

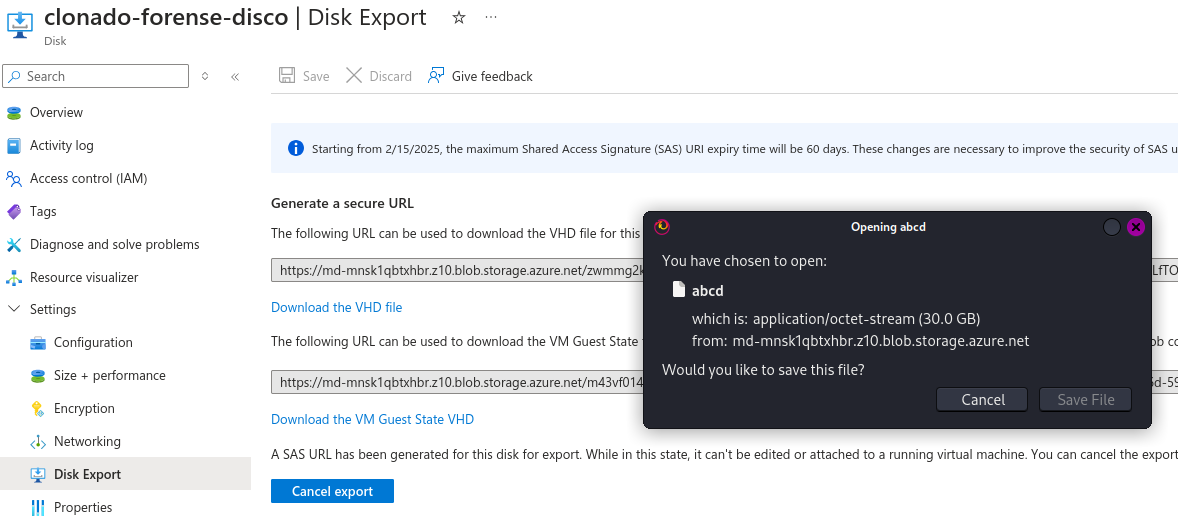

Aquí podremos generar la URL temporal para descargar el archivo y además podemos añadir una autenticación de seguridad que sería lo óptimo para un caso de uso real aunque para este caso no es necesario.

Una vez generados tenemos las url.

Interfaz CLI de Azure

Para ejecutar este Azure CLI para este caso vamos a utilizar la versión para Windows.

Primero debemos iniciar sesión en la cuenta que tenga acceso a la máquina que queremos volcar.

az login

Para crear un snapshot, necesitas saber el ID.

az vm show --resource-group <nombre-del-grupo-de-recursos> --name <nombre-de-la-vm> --query "storageProfile.osDisk.managedDisk.id" -o tsv

Creamos el snapshot de la máquina.

az snapshot create \
  --resource-group <nombre-del-grupo-de-recursos> \
  --source <disk-id> \
  --name <nombre-del-snapshot> \
  --output json

Pasamos la snapshot a disco.

az disk create \
  --resource-group <nombre-del-grupo-de-recursos> \
  --name <nombre-del-disco> \
  --source <snapshot-id> \
  --output json

En este caso ya hicimos el disco mediante la interfaz web por lo que vamos a reutilizarlo.

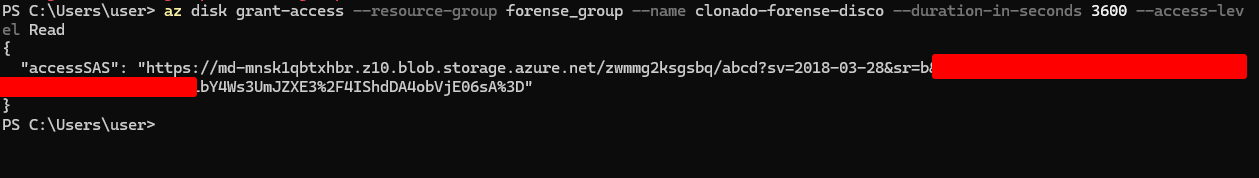

Ahora generamos la URL para descargar el archivo.

az disk grant-access \
  --resource-group <nombre-del-grupo-de-recursos> \
  --name <nombre-del-disco> \
  --duration-in-seconds 3600 \
  --access-level Read

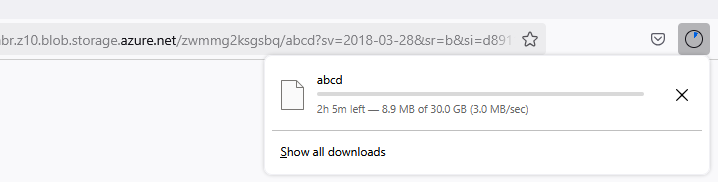

Una vez creado la URL podemos descargar el archivo igua que antes.

Uso de libcloudforensics

Existen herramientas que permiten realizar este tipo de operaciones de forma automatizada en diferentes proveedores como AWS, Azure, etc.

Libcloudforensics

En este caso estamos ante un módulo de python.

Para instalar la librería necesitamos ejecutar el siguiente comando:

pip install libcloudforensics

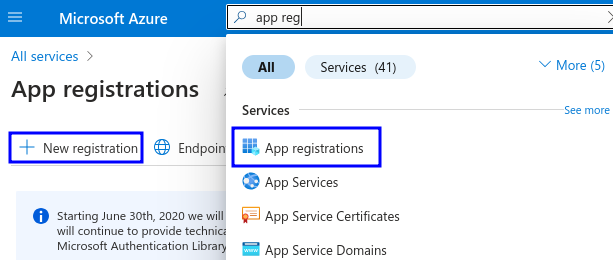

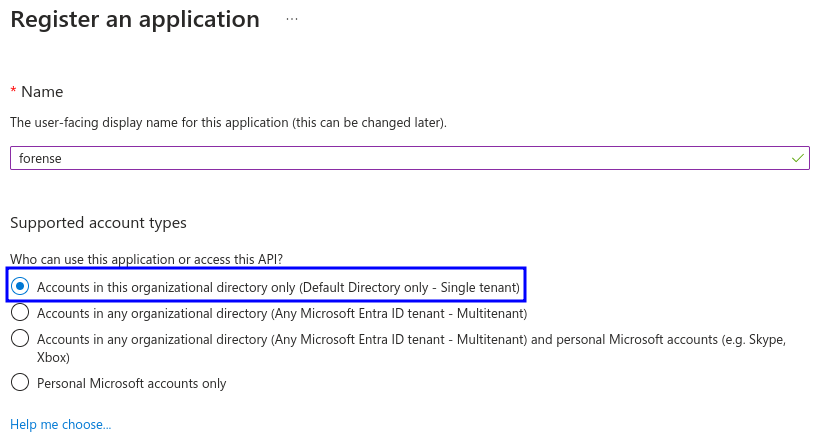

Antes de continuar vamos a necesitar hacer unas configuraciones en nuestro entorno de trabajo de pruebas.

Una vez creado el registro de la aplicación ahora tenemos los datos necesarios para realizar el volcado de disco.

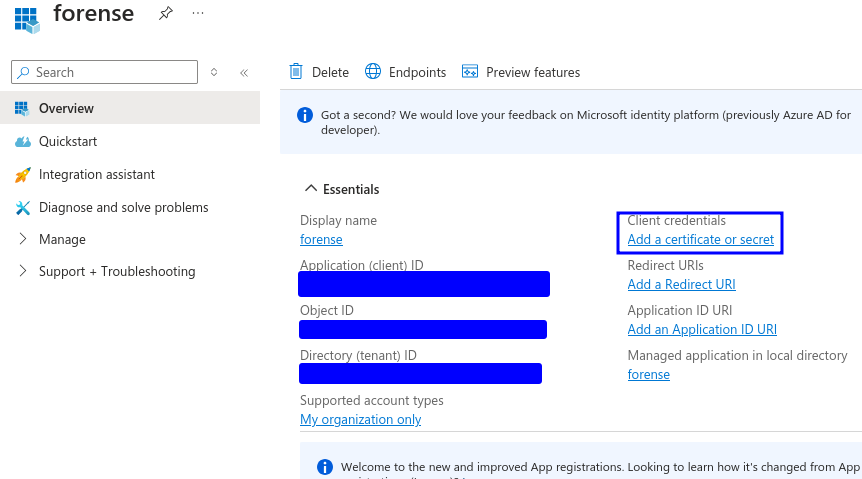

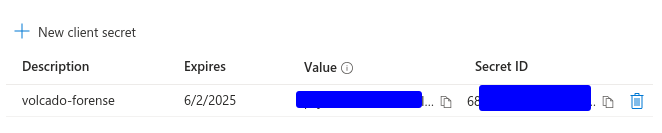

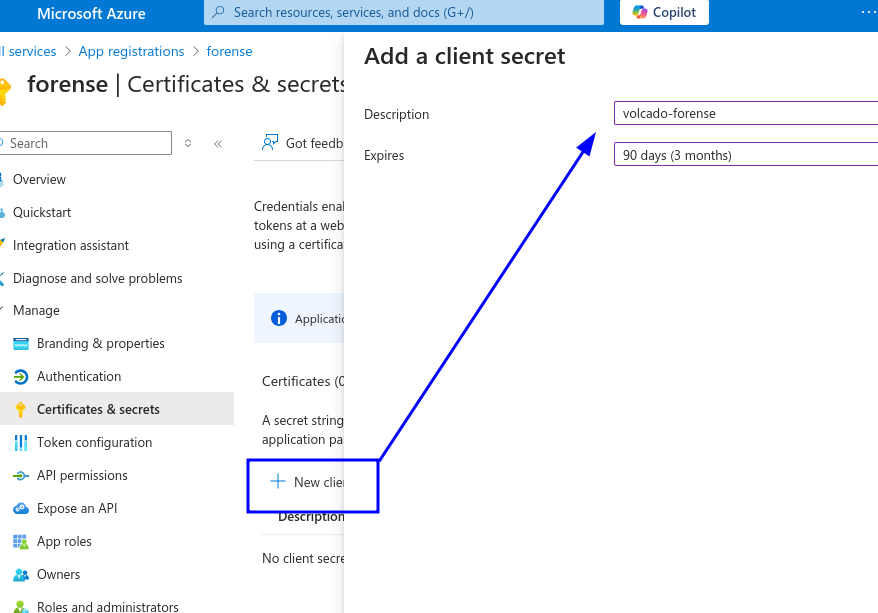

Añadimos ahora un certificado de acceso.

Perfecto, ahora vamos a crear un script con el siguiente contenido, que nos permitirá establecer las variables necesarias para ejecutar los comandos de la librería y realizar el volcado de disco.

La idea principal de este modulo es crear una copia del disco de una cuenta de Azure a otra. Esto viene bien ya que podríamos analizar la máquina con diferentes respaldos de forma independiente a la afectada.

Primero necesitamos establecer las variables de entorno si queremos realizar el clonado en la misma cuenta de Azure.

export AZURE_SUBSCRIPTION_ID=xxx
export AZURE_CLIENT_ID=xxx
export AZURE_CLIENT_SECRET=xxx
export AZURE_TENANT_ID=xxx

Si queremos copiar el disco a otra cuenta de Azure debemos crear un archivo con las de ambas cuentas en ~/.azure/credentials.jso

{
  # Access credentials to Account A
  'src_profile': {
      'subscriptionId': xxx,
      'tenantId': xxx,
      'clientId': xxx,
      'clientSecret': xxx
  },
  # Access credentials to Account B
  'dst_profile': {
      'subscriptionId': yyy,
      'tenantId': yyy,
      'clientId': yyy,
      'clientSecret': yyy
  },
  ...
}

En este caso dejamos el clonado en la misma cuenta de Azure.

Ahora tenemos que asignar los permisos necesarios al equipo para acceder a los recursos.

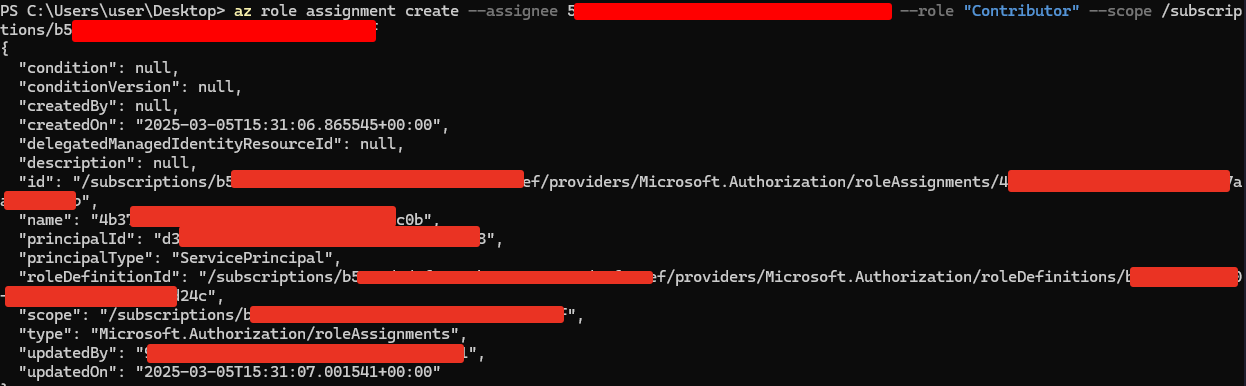

az role assignment create --assignee <client-id> --role "Contributor" --scope /subscriptions/<subscription-id>

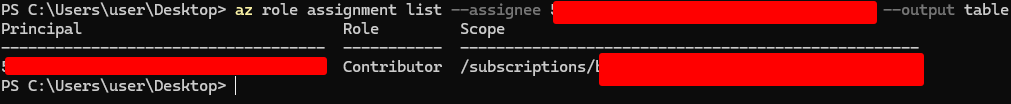

Para comprobar que es correcto.

az role assignment list --assignee <client-id> --output table

Con todo listo vamos a utilizar el siguiente script donde establecemos las variables necesarias para la ejecución del script y además podemos seleccionar las diferentes opciones que queramos.

import os
from libcloudforensics.providers.azure import forensics

# Set environment variables
os.environ["AZURE_SUBSCRIPTION_ID"] = "xxx"
os.environ["AZURE_CLIENT_ID"] = "xxx"
os.environ["AZURE_CLIENT_SECRET"] = "xxx"
os.environ["AZURE_TENANT_ID"] = "xxx"


def main():
    print("Environment variables configured.")

    # Prompt for user inputs
    resource_group = input("Enter the resource group name: ")
    disk_name = input("Enter the disk name: ")

    print("Choose a scenario to create a disk copy:")
    print("1. Use environment variables for credentials (default region)")
    print("2. Use environment variables for credentials (specific region)")
    print("3. Use profiles from ~/.azure/credentials.json")

    choice = input("Enter the number of your choice (1, 2, or 3): ")

    if choice == '1':
        copy = forensics.CreateDiskCopy(resource_group, disk_name=disk_name)
        print("Disk copy created using Scenario 1.")
    elif choice == '2':
        region = input("Enter the region (e.g., 'westus'): ")
        copy = forensics.CreateDiskCopy(resource_group, disk_name=disk_name, region=region)
        print("Disk copy created using Scenario 2.")
    elif choice == '3':
        src_profile = input("Enter the source profile: ")
        dst_profile = input("Enter the destination profile: ")
        copy = forensics.CreateDiskCopy(resource_group, disk_name=disk_name, src_profile=src_profile, dst_profile=dst_profile)
        print("Disk copy created using Scenario 3.")
    else:
        print("Invalid choice. Please run the script again and choose a valid option.")

if __name__ == "__main__":
    main()

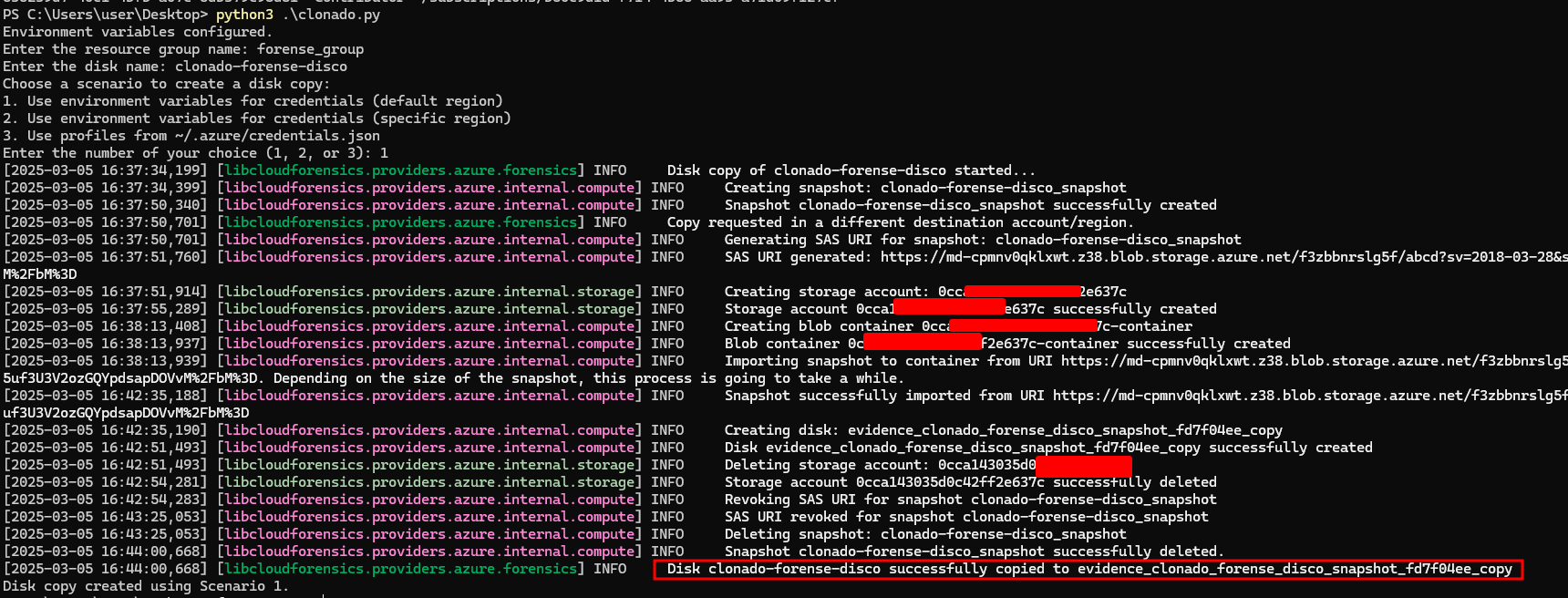

Cuando ejecutemos seleccionamos la opción que necesitemos y esto realizará el proceso anterior de forma automática.

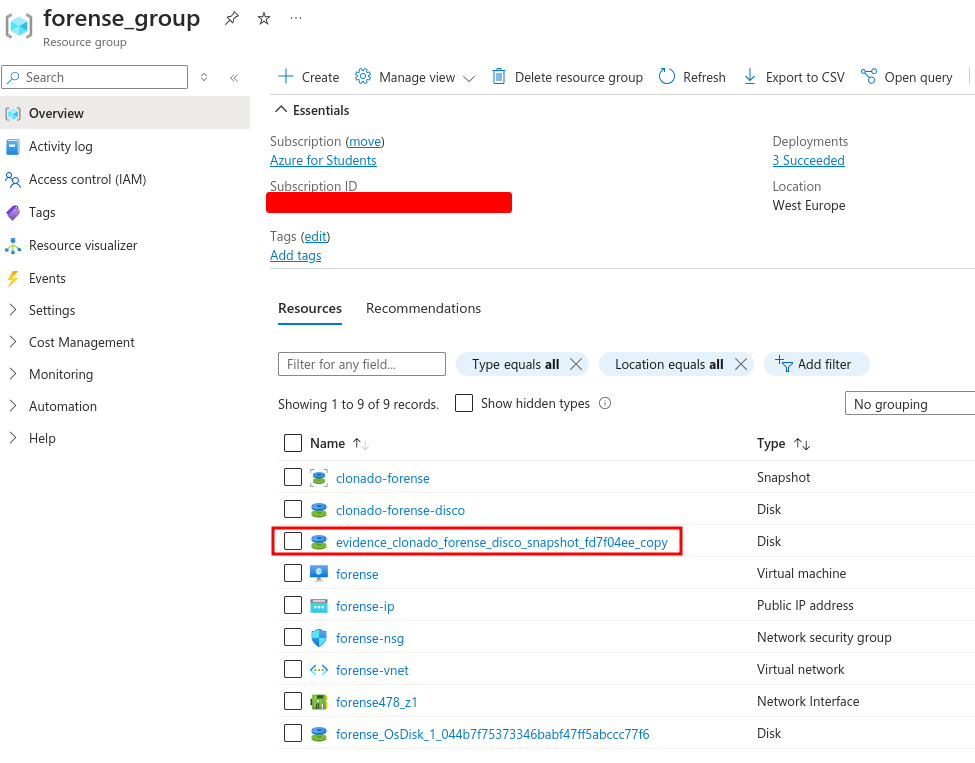

Vemos que incluso elimina la snapshot de la máquina creada, etc. para únicamente conservar el disco clonado.

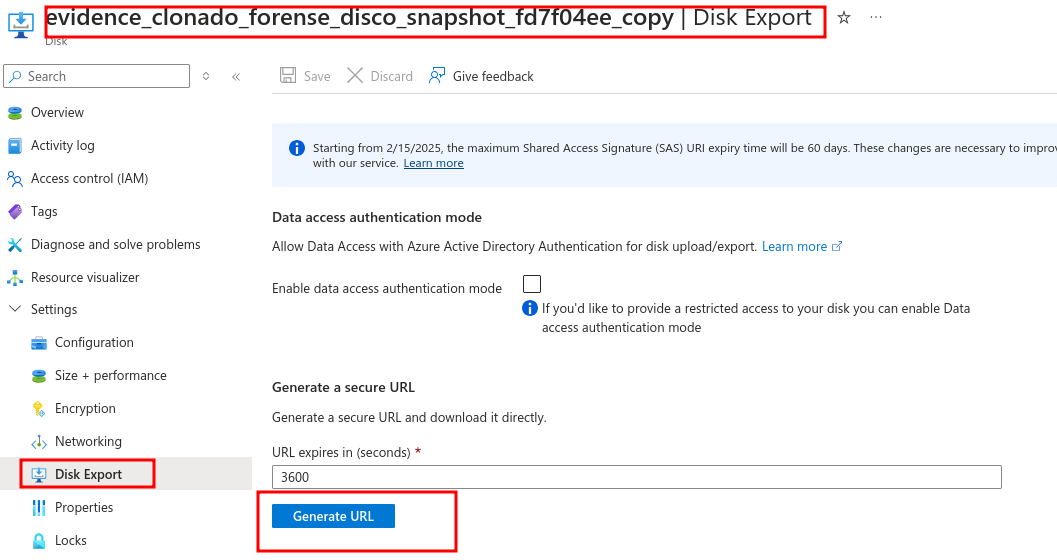

Para poder descargar el disco, simplemente realizamos los mismos pasos que se vieron en la interfaz web Azure.
